may in canon2900


  • Please log in to reply
23 replies to this topic

#1 thebao

thebao

    Newbie

  • Members
  • Pip
  • 4 Bài viết

Đã gửi 01 June 2009 - 09:01 AM

Mọi người chỉ giúp em với, em có mot may in canon2900 khi bat cong tac may cu chay mai khong dung thi bi sao nho anh chi giup em voi







-------------------------------------
lần sau nhớ post vào mục máy in nhé

#2 nguyenvmk

nguyenvmk

    Advanced Member

  • Members
  • PipPipPip
  • 53 Bài viết

Đã gửi 01 June 2009 - 09:45 AM

Anh thử xem con cảm biến có bị kẹt không em đoán là bị cái gì đó đè vào luôn ở chế độ on.Em mới vào nghề nên bài này nên tham khảo thôi bác a

#3 htnghiahd

htnghiahd

    Support

  • Moderators
  • 2108 Bài viết

Đã gửi 01 June 2009 - 11:12 AM

QUOTE(thebao @ Jun 1 2009, 09:09 AM) Xem bài viết
anh vinh chi giup em voi em co mot may in canon2900 khi bat cong tac may cu chay mai khong dung thi bi sao nho anh chi giup em voi

Bạn mô tả rõ hơn hiện tượng :
- Bạn có nghe tiếng motor và các bánh răng quay liên tục không, hãy ngắt quãng.
- Có nghe tiếng "tạch" của rơle nạp giấy và gối tỳ trục nạp không (khoảng 3-4s "tạch" 1 lần)
- Đèn báo trên mặt máy thể hiện thế nào.

#4 nd70119

nd70119

    Elite Member

  • Members
  • PipPipPipPip
  • 120 Bài viết

Đã gửi 03 June 2009 - 02:24 PM

QUOTE(htnghiahd @ Jun 1 2009, 11:20 AM) Xem bài viết
Bạn mô tả rõ hơn hiện tượng :
- Bạn có nghe tiếng motor và các bánh răng quay liên tục không, hãy ngắt quãng.
- Có nghe tiếng "tạch" của rơle nạp giấy và gối tỳ trục nạp không (khoảng 3-4s "tạch" 1 lần)
- Đèn báo trên mặt máy thể hiện thế nào.


Máy Canon 3000 của em cũng thế, máy chạy rất lâu không thấy dừng. Em không nghe thấy tiếng kêu gì khác tiếng khởi động như bình thường thôi.
Tháo ra em sờ thấy con IC trên main formater rất nóng. Liệu đây phải nguyên nhân ko ạ.

#5 htnghiahd

htnghiahd

    Support

  • Moderators
  • 2108 Bài viết

Đã gửi 03 June 2009 - 05:07 PM

QUOTE(nd70119 @ Jun 3 2009, 02:32 PM) Xem bài viết
Máy Canon 3000 của em cũng thế, máy chạy rất lâu không thấy dừng. Em không nghe thấy tiếng kêu gì khác tiếng khởi động như bình thường thôi.
Tháo ra em sờ thấy con IC trên main formater rất nóng. Liệu đây phải nguyên nhân ko ạ.


Máy chạy lâu không dừng (khi dừng rỗi sẽ treo) do :
- Chết mạch đ/k motor dàn quang.
- Chết IC ASIC trên formatter.
- Chết cảm biến nhiệt hoặc mạch nung.
Bạn hãy thử như sau :
1. Rút cáp nối main chính với mạch formatter xem máy có k/đ bình thường ko?
2. Nếu (1) ko OK, thay thử dàn quang.
3. Nếu (2) ko OK, lấy 1 điện trở 22K hai chân của nó cắm vào 2 lỗi ở lưng jack cắm cảm biến nhiệt trên main (nối song song) mà máy k/đ được thì thay cảm biến hoạc mạch nung. Canon 3000 là dùng thanh điện trở (đế bằng sứ) để nung, nhẹ tay kẻo gẫy.

#6 nd70119

nd70119

    Elite Member

  • Members
  • PipPipPipPip
  • 120 Bài viết

Đã gửi 04 June 2009 - 09:21 AM

QUOTE(htnghiahd @ Jun 3 2009, 05:15 PM) Xem bài viết
Máy chạy lâu không dừng (khi dừng rỗi sẽ treo) do :
- Chết mạch đ/k motor dàn quang.
- Chết IC ASIC trên formatter.
- Chết cảm biến nhiệt hoặc mạch nung.
Bạn hãy thử như sau :
1. Rút cáp nối main chính với mạch formatter xem máy có k/đ bình thường ko?
2. Nếu (1) ko OK, thay thử dàn quang.
3. Nếu (2) ko OK, lấy 1 điện trở 2K hai chân của nó cắm vào 2 lỗi ở lưng jack cắm cảm biến nhiệt trên main (nối song song) mà máy k/đ được thì thay cảm biến hoạc mạch nung. Canon 3000 là dùng thanh điện trở (đế bằng sứ) để nung, nhẹ tay kẻo gẫy.


Vâng em đã thử rút cap nối main chính với formater thì thấy máy khởi động binh thường, khởi động xong báo đèn đỏ. Em phải sửa thế nào ạ.

#7 htnghiahd

htnghiahd

    Support

  • Moderators
  • 2108 Bài viết

Đã gửi 04 June 2009 - 10:01 AM

QUOTE(nd70119 @ Jun 4 2009, 09:29 AM) Xem bài viết
Vâng em đã thử rút cap nối main chính với formater thì thấy máy khởi động binh thường, khởi động xong báo đèn đỏ. Em phải sửa thế nào ạ.

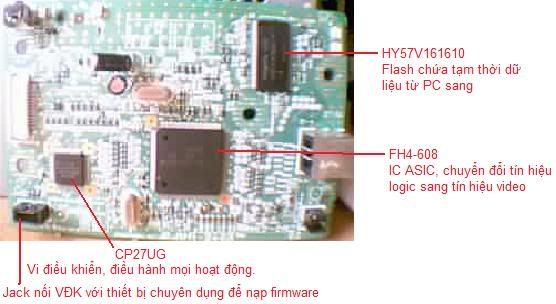

Bạn có mô tả IC ở card formatter bị nóng, hãy xem hình dưới
Con CP27UG là vi điều khiển, nó được nạp firmware bằng thiết bị chuyên dụng mà ở VN chỉ có ở c.ty Siêu Thanh (do Canon ủy quyền và trang bị). Con này chết là bạn phải mua cả card. Ngoài ra bạn có thể thay tất cả những IC còn lại nếu mua được.



#8 nd70119

nd70119

    Elite Member

  • Members
  • PipPipPipPip
  • 120 Bài viết

Đã gửi 04 June 2009 - 11:43 AM

QUOTE(htnghiahd @ Jun 4 2009, 10:09 AM) Xem bài viết
Bạn có mô tả IC ở card formatter bị nóng, hãy xem hình dưới
Con CP27UG là vi điều khiển, nó được nạp firmware bằng thiết bị chuyên dụng mà ở VN chỉ có ở c.ty Siêu Thanh (do Canon ủy quyền và trang bị). Con này chết là bạn phải mua cả card. Ngoài ra bạn có thể thay tất cả những IC còn lại nếu mua được.



Của em bị nóng con HY57V161610, con này có dễ mua không ạ giá có đắt không ạ.

#9 htnghiahd

htnghiahd

    Support

  • Moderators
  • 2108 Bài viết

Đã gửi 04 June 2009 - 12:55 PM

QUOTE(nd70119 @ Jun 4 2009, 11:51 AM) Xem bài viết
Của em bị nóng con HY57V161610, con này có dễ mua không ạ giá có đắt không ạ.


Đây là con DRM bình thường thôi, thông số cơ bản : HY57V161610D - 2 Banks x 512K x 16 Bit Synchronous DRAM
Hãy đo : Nguồn cấp chân 1, 25 (3.3V). Nếu ko có thì thay IC.
Bạn có thể thay bất cứ con DRAM nào được đóng vỏ kiểu TSOP II, 50 chân có cùng thông số.
Hãy kiếm mấy thanh DDR-I hoặc UFD chết, tra thông số IC Ram của nó, so sánh với thông số của HY57V161610 (vào www.alldatasheet.com mà tra) nếu giống nhau thì gỡ mà thay sang.
Lưu ý :
- Trước khi gắn ram mới vào hãy k/tra điện áp cấp. Nếu lớn hơn 3.3V thì phải k/t đường cấp nguồn trước.
- Phải đảm bảo con Ram gỡ ra từ thanh DDR-I , UFD là sống. Nếu bạn có máy nạp rom và adapter TSOP II thì quá ổn, cắm Ram vào và chạy verify để kiểm tra. Còn nếu ko có thì thay mò.


#10 nd70119

nd70119

    Elite Member

  • Members
  • PipPipPipPip
  • 120 Bài viết

Đã gửi 04 June 2009 - 02:44 PM

QUOTE(htnghiahd @ Jun 4 2009, 01:03 PM) Xem bài viết
Đây là con DRM bình thường thôi, thông số cơ bản : HY57V161610D - 2 Banks x 512K x 16 Bit Synchronous DRAM
Hãy đo : Nguồn cấp chân 1, 25 (3.3V). Nếu ko có thì thay IC.
Bạn có thể thay bất cứ con DRAM nào được đóng vỏ kiểu TSOP II, 50 chân có cùng thông số.
Hãy kiếm mấy thanh DDR-I hoặc UFD chết, tra thông số IC Ram của nó, so sánh với thông số của HY57V161610 (vào www.alldatasheet.com mà tra) nếu giống nhau thì gỡ mà thay sang.
Lưu ý :
- Trước khi gắn ram mới vào hãy k/tra điện áp cấp. Nếu lớn hơn 3.3V thì phải k/t đường cấp nguồn trước.
- Phải đảm bảo con Ram gỡ ra từ thanh DDR-I , UFD là sống. Nếu bạn có máy nạp rom và adapter TSOP II thì quá ổn, cắm Ram vào và chạy verify để kiểm tra. Còn nếu ko có thì thay mò.


Vâng em sẽ làm như bác dạy, có gì em báo lại sau ạ. tks rolleyes.gif rolleyes.gif rolleyes.gif

#11 nd70119

nd70119

    Elite Member

  • Members
  • PipPipPipPip
  • 120 Bài viết

Đã gửi 04 June 2009 - 03:16 PM

Em có con W981616AH - 512K x 2 BANKS x 16 BIT SDRAM .
và em thử nhiều con khác thấy con này thông số giống, vậy có thay vào được không ạ.

#12 htnghiahd

htnghiahd

    Support

  • Moderators
  • 2108 Bài viết

Đã gửi 04 June 2009 - 07:26 PM

QUOTE(nd70119 @ Jun 4 2009, 03:24 PM) Xem bài viết
Em có con W981616AH - 512K x 2 BANKS x 16 BIT SDRAM .
và em thử nhiều con khác thấy con này thông số giống, vậy có thay vào được không ạ.

Tra sơ đồ trên datasheet, xem cái RW cycle giống nhau là OK

#13 nd70119

nd70119

    Elite Member

  • Members
  • PipPipPipPip
  • 120 Bài viết

Đã gửi 05 June 2009 - 08:45 AM

QUOTE(htnghiahd @ Jun 4 2009, 07:34 PM) Xem bài viết
Tra sơ đồ trên datasheet, xem cái RW cycle giống nhau là OK

Em không biết tra sơ đồ xem cái RW cycle ở chỗ nào ạ??? mong anh chỉ giùm. unsure.gif unsure.gif unsure.gif

#14 htnghiahd

htnghiahd

    Support

  • Moderators
  • 2108 Bài viết

Đã gửi 05 June 2009 - 09:45 AM

QUOTE(nd70119 @ Jun 5 2009, 08:53 AM) Xem bài viết
Em không biết tra sơ đồ xem cái RW cycle ở chỗ nào ạ??? mong anh chỉ giùm. unsure.gif unsure.gif unsure.gif

Thông số của 2 con đây này :
http://pdf1.alldatas...57V161610D.html
http://pdf1.alldatas.../W981616AH.html
Hai con tuơng đối giống nhau, tôi chỉ nghi 1 chút về chênh lệch hệ số xen kẽ. Có thể sẽ tải dữ liện chậm hơ 1 chút. Bạn cứ thay thử đi, ko chết gì thêm đâu.

#15 nd70119

nd70119

    Elite Member

  • Members
  • PipPipPipPip
  • 120 Bài viết

Đã gửi 05 June 2009 - 02:07 PM

QUOTE(htnghiahd @ Jun 5 2009, 09:53 AM) Xem bài viết
Thông số của 2 con đây này :
http://pdf1.alldatas...57V161610D.html
http://pdf1.alldatas.../W981616AH.html
Hai con tuơng đối giống nhau, tôi chỉ nghi 1 chút về chênh lệch hệ số xen kẽ. Có thể sẽ tải dữ liện chậm hơ 1 chút. Bạn cứ thay thử đi, ko chết gì thêm đâu.


Em đã thay rồi ạ vẫn không được máy khởi động lâu, cắm vào máy tính không nhận. Con CP27UG rất nóng chắc lại chết con này ạ. angry.gif angry.gif angry.gif

#16 htnghiahd

htnghiahd

    Support

  • Moderators
  • 2108 Bài viết

Đã gửi 05 June 2009 - 02:17 PM

QUOTE(nd70119 @ Jun 5 2009, 02:15 PM) Xem bài viết
Em đã thay rồi ạ vẫn không được máy khởi động lâu, cắm vào máy tính không nhận. Con CP27UG rất nóng chắc lại chết con này ạ. angry.gif angry.gif angry.gif


Chết nhiều vậy thì bạn phải kiểm tra kỹ đường cấp nguồn lên fomatter.
Con CP27U là vi đ/khiển, bạn ko thể thay IC mua ngoài chợ vì nó ko có phần mềm. Bạn hãy liên hệ các trạm bảo ủy quyền của Canon để mua IC này.

#17 nd70119

nd70119

    Elite Member

  • Members
  • PipPipPipPip
  • 120 Bài viết

Đã gửi 05 June 2009 - 03:04 PM

QUOTE(htnghiahd @ Jun 5 2009, 02:25 PM) Xem bài viết
Chết nhiều vậy thì bạn phải kiểm tra kỹ đường cấp nguồn lên fomatter.
Con CP27U là vi đ/khiển, bạn ko thể thay IC mua ngoài chợ vì nó ko có phần mềm. Bạn hãy liên hệ các trạm bảo ủy quyền của Canon để mua IC này.


Vâng hỏng con này coi như thay main khác rồi, khó mua mà giá đắt. Vậy thay main này giá khoảng bao nhiêu ạ. rolleyes.gif rolleyes.gif rolleyes.gif

#18 htnghiahd

htnghiahd

    Support

  • Moderators
  • 2108 Bài viết

Đã gửi 05 June 2009 - 03:21 PM

QUOTE(nd70119 @ Jun 5 2009, 03:12 PM) Xem bài viết
Vâng hỏng con này coi như thay main khác rồi, khó mua mà giá đắt. Vậy thay main này giá khoảng bao nhiêu ạ. rolleyes.gif rolleyes.gif rolleyes.gif

Card formatter Canon 2900/3000 tại Hải Dương là 47 USD.

#19 nd70119

nd70119

    Elite Member

  • Members
  • PipPipPipPip
  • 120 Bài viết

Đã gửi 05 June 2009 - 03:43 PM

QUOTE(htnghiahd @ Jun 5 2009, 03:29 PM) Xem bài viết
Card formatter Canon 2900/3000 tại Hải Dương là 47 USD.


Vâng cảm ơn bác đã nhiệt tình giúp, chắc em còn làm phiền bác nhiều lắm ạ. Sao em không thấy nút thanks em muốn cảm ơn bác mà.

#20 htnghiahd

htnghiahd

    Support

  • Moderators
  • 2108 Bài viết

Đã gửi 05 June 2009 - 06:29 PM

QUOTE(nd70119 @ Jun 5 2009, 03:51 PM) Xem bài viết
Vâng cảm ơn bác đã nhiệt tình giúp, chắc em còn làm phiền bác nhiều lắm ạ. Sao em không thấy nút thanks em muốn cảm ơn bác mà.

Nút thanks phải hỏi Root Admin
