Acer TM4220 AS5600 ZB2 DA0ZB2MB6E5 Schematic Diagram

Trong quá trình sửa chữa mainboard laptop, việc có đúng sơ đồ mạch (schematic) đôi khi là yếu tố quyết định giữa một ca sửa thành công và hàng giờ thử sai không hồi kết. Với kỹ thuật viên thường xuyên làm việc trên dòng laptop Acer TM4220 AS5600, bộ ZB2 DA0ZB2MB6E5 Schematic Diagram là một trong những tài liệu quý giá nhất giúp chẩn đoán, phân tích và khắc phục hàng loạt lỗi main nhanh chóng và hiệu quả. Hãy xem ngay Acer TM4220 AS5600 ZB2 DA0ZB2MB6E5 Schematic Diagram trong bài viết sau của Kỹ Thuật Phần Cứng.

Mục Lục

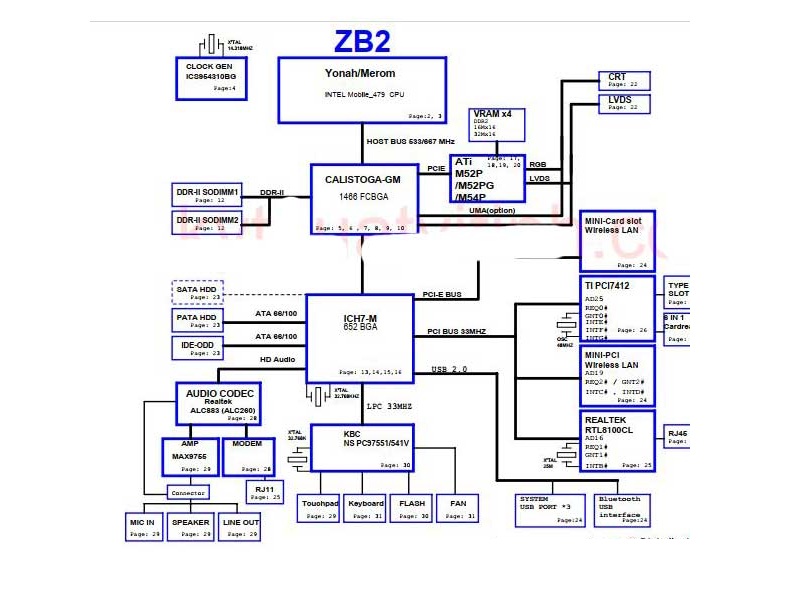

ZB2 DA0ZB2MB6E5 Schematic Diagram là gì?

ZB2 DA0ZB2MB6E5 Schematic Diagram là bản vẽ sơ đồ mạch chính thức của dòng laptop Acer TM4220 AS5600. Tài liệu này thể hiện đầy đủ mọi thành phần trên mainboard – từ các đường nguồn, MOSFET, IC điều khiển đến điện trở, tụ và toàn bộ đường tín hiệu. Nhờ đó, kỹ thuật viên có thể theo dõi dòng điện di chuyển trong mạch, xác định linh kiện lỗi và hiểu cách từng khối mạch liên kết – hoạt động với nhau.

Đối với thợ sửa main, sơ đồ này giống như bản đồ chi tiết của toàn bộ bo mạch, giúp bạn không cần phỏng đoán mà có thể đi thẳng vào khối mạch đang gặp vấn đề, tiết kiệm thời gian và nâng cao độ chính xác trong chẩn đoán.

Vì sao kỹ thuật viên sửa laptop cần có sơ đồ này?

Khi làm việc với main Acer TM4220 AS5600, bạn sẽ thường gặp những lỗi như:

Laptop không lên nguồn
Máy bật nhưng không hiển thị
Không sạc pin
Máy quá nhiệt hoặc tự tắt
Lỗi cổng USB hoặc âm thanh

Nếu không có sơ đồ, việc dò lỗi có thể mất nhiều giờ. Nhưng với ZB2 DA0ZB2MB6E5 schematic, bạn có thể:

Lần theo các đường nguồn từ jack sạc vào cho đến CPU
Kiểm tra mạch sạc xem MOSFET, điện trở cảm biến dòng hoặc IC sạc có hỏng không
Theo dõi đường tín hiệu giữa CPU – GPU – RAM
So sánh mức điện áp đo được với giá trị chuẩn trong sơ đồ

→ Điều này giúp rút ngắn thời gian sửa chữa, tăng độ chính xác và nâng cao tính chuyên nghiệp trong quy trình.

Cách sử dụng sơ đồ mạch ZB2 DA0ZB2MB6E5

Cách sử dụng sơ đồ mạch ZB2 DA0ZB2MB6E5 như sau:

Mở file schematic – Thường là dạng PDF, có thể mở bằng bất kỳ trình đọc PDF nào.
Xác nhận đúng board – Kiểm tra tên “ZB2 DA0ZB2MB6E5” trên main để đảm bảo dùng đúng sơ đồ.
Nghiên cứu trình tự nguồn – Bắt đầu từ khối DC-IN, theo dõi điện áp qua IC sạc, MOSFET và các regulator.
Xác định linh kiện quan trọng – Dựa vào sơ đồ để tìm điểm đo quanh KBC, BIOS, PCH và các IC chính.
Dò lỗi theo đường tín hiệu – Khi máy không boot, sử dụng sơ đồ để xem tín hiệu nào đang thiếu hoặc gián đoạn.

Nhờ có sơ đồ này, bạn có thể làm theo các bước logic để xác định lỗi dựa trên nguồn – tín hiệu – chức năng từng chân IC.

Các tài nguyên nên kết hợp cùng sơ đồ để sửa main hiệu quả hơn

1. Boardview (định vị linh kiện trên bo mạch): Boardview cho biết vị trí thực tế của từng linh kiện, giúp bạn tìm đúng điểm cần đo hoặc thay thế nhanh hơn.

2. File BIOS cho Acer TM4220 AS5600: Nhiều lỗi không boot do BIOS hỏng. Có file BIOS chuẩn giúp bạn nạp lại và khôi phục máy.

3. Dụng cụ sửa chữa chuyên dụng: Đồng hồ số, máy hiện sóng, máy khò, camera nhiệt… đều hỗ trợ kiểm tra nguồn, tín hiệu và điểm nóng bất thường.

Lợi ích khi sử dụng Acer TM4220 AS5600 ZB2 DA0ZB2MB6E5 Schematic Diagram

Acer TM4220 AS5600 ZB2 DA0ZB2MB6E5 Schematic Diagram mang lại các lợi ích khi sử dụng như sau:

Chẩn đoán nhanh và chính xác nhờ theo đúng logic mạch
Sửa được lỗi chip-level, không cần thay cả main
Tăng tỷ lệ thành công, giảm lỗi phỏng đoán
Nâng cao kỹ năng chuyên môn, hiểu sâu về cấu trúc main laptop

Dù bạn là kỹ thuật viên độc lập hay làm việc trong trung tâm sửa chữa, mastering sơ đồ này sẽ giúp chất lượng sửa chữa của bạn nâng lên một tầm mới.

Download Acer TM4220 AS5600 ZB2 DA0ZB2MB6E5 Schematic Diagram

Nếu bạn muốn bắt đầu sửa chữa main Acer TM4220 AS5600 nhanh – chuẩn xác – chuyên nghiệp, hãy tải về sơ đồ mạch ZB2 DA0ZB2MB6E5. Đây là tài liệu quan trọng giúp bạn lần mạch, đo áp, kiểm tra tín hiệu và sửa lỗi ngay ở mức linh kiện.

Link tải Acer TM4220 AS5600 ZB2 DA0ZB2MB6E5 Schematic Diagram

Acer TM4220 AS5600 ZB2 DA0ZB2MB6E5 Schematic Diagram giúp việc sửa main Acer TM4220 AS5600 không còn là những phỏng đoán cảm tính, mà trở thành một quy trình khoa học và có hệ thống. Khi nắm vững trình tự nguồn và dùng sơ đồ để dò các đường tín hiệu liên quan đến các lỗi phổ biến như mất nguồn, không hiển thị hoặc lỗi cổng USB, bạn có thể chẩn đoán một cách chính xác và tự tin. Và khi kết hợp sơ đồ này cùng boardview, datasheet và phương pháp làm việc bài bản, bạn không chỉ đơn thuần là sửa một chiếc laptop — mà còn thể hiện trình độ kỹ thuật chuyên nghiệp ở mức độ cao.
