Trong thế giới điện tử kỹ thuật số, các cổng logic đóng vai trò nền tảng trong mọi thiết bị – từ máy tính, điện thoại, mạch điều khiển đến các hệ thống tự động hóa công nghiệp. Một trong những cổng logic cơ bản nhưng lại có khả năng xây dựng được mọi mạch logic khác chính là cổng NOR. Tuy nhỏ gọn và đơn giản, nhưng cổng NOR lại có vai trò quan trọng trong thiết kế vi mạch và lập trình điều khiển. Vậy cổng NOR là gì? Nó hoạt động như thế nào và được ứng dụng ra sao? Hãy cùng tìm hiểu ngay sau đây.
Cổng NOR là gì?
Cổng NOR (NOT OR) là một cổng logic thực hiện phép toán logic “OR” kết hợp với phủ định “NOT”. Nói cách khác, đầu ra của cổng NOR chỉ có giá trị 1 (mức cao) khi tất cả các đầu vào đều bằng 0. Ngược lại, nếu có ít nhất một đầu vào bằng 1 thì đầu ra sẽ là 0.
Cổng NOR là một cổng logic cơ bản và phổ quát trong mạch số. Điều đặc biệt là nếu chỉ dùng cổng NOR, bạn vẫn có thể tạo ra tất cả các cổng logic khác như AND, OR, NOT, NAND, XOR… Điều này giúp cổng NOR có vai trò rất lớn trong việc xây dựng các hệ thống logic phức tạp chỉ từ một loại linh kiện duy nhất.
Bảng chân lý của cổng NOR
Dưới đây là bảng chân lý mô tả hoạt động của cổng NOR hai đầu vào:
| A | B | A + B | Y = ¬(A + B) |
| 0 | 0 | 0 | 1 |
| 0 | 1 | 1 | 0 |
| 1 | 0 | 1 | 0 |
| 1 | 1 | 1 | 0 |
Giải thích: Cổng NOR chỉ cho ra kết quả 1 duy nhất khi cả hai đầu vào đều bằng 0. Trong mọi trường hợp còn lại, đầu ra đều là 0.
Ký hiệu và sơ đồ cổng NOR

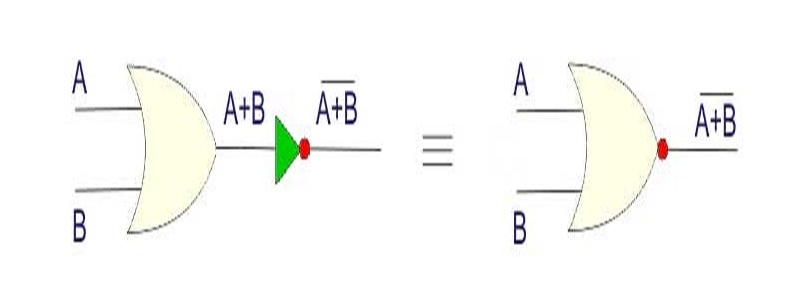

- Ký hiệu logic: Cổng NOR có hình dạng giống cổng OR nhưng thêm một dấu tròn nhỏ (biểu tượng NOT) ở đầu ra.

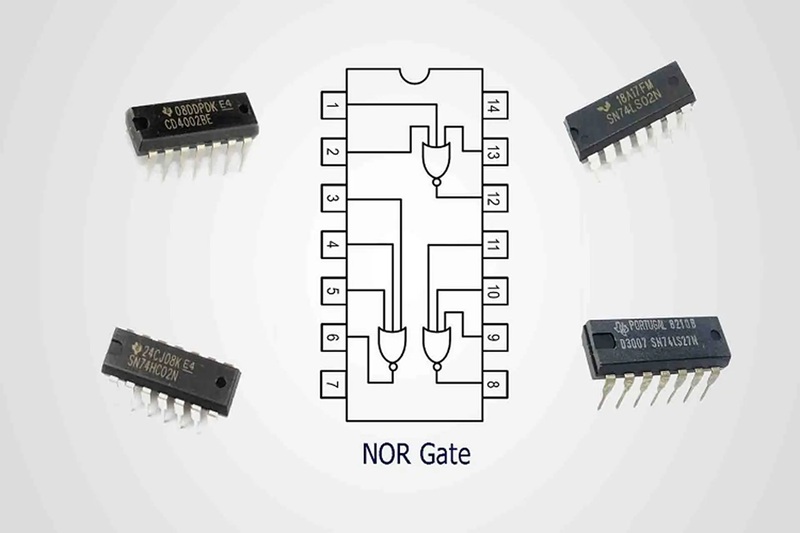

- Sơ đồ mạch: Một số IC phổ biến có tích hợp cổng NOR như IC 7402 (chứa 4 cổng NOR độc lập).
- Trong phần mềm thiết kế mạch (như Proteus, Multisim), biểu tượng cổng NOR thường được gắn nhãn “NOR” kèm ký hiệu hai đầu vào.
Ứng dụng của cổng NOR trong thực tế
Cổng NOR được ứng dụng rộng rãi trong các hệ thống điều khiển logic, thiết bị điện tử và máy tính nhờ vào tính linh hoạt cao:
- Mạch SR Flip-Flop: Một loại mạch nhớ cơ bản được tạo thành từ hai cổng NOR.
- Bộ điều khiển logic: Dùng để xây dựng các mạch quyết định như bật/tắt, reset, chốt trạng thái.
- Mạch tạo xung, mạch dao động, mạch báo động trong thiết bị tự động hóa.
- Máy tính và bộ xử lý: Cổng NOR là một phần của mạch tổ hợp trong các vi xử lý cũ và hiện đại.
- Tối giản linh kiện: Dùng cổng NOR duy nhất để mô phỏng các logic khác trong mạch đơn giản.
So sánh cổng NOR với các cổng logic khác
| Cổng Logic | Ký hiệu toán học | Đầu ra bằng 1 khi… |
| AND | A · B | A và B đều bằng 1 |
| OR | A + B | A hoặc B bằng 1 |
| NOT | ¬A | A = 0 |
| NAND | ¬(A · B) | Ít nhất một đầu vào = 0 |
| NOR | ¬(A + B) | Tất cả đầu vào = 0 |
Điểm mạnh của NOR và NAND là cả hai đều là cổng logic phổ quát, có thể dùng để xây dựng bất kỳ cổng logic nào khác, tiết kiệm không gian và chi phí linh kiện khi thiết kế.
Cổng NOR là một trong những thành phần cơ bản nhưng lại có tính ứng dụng cực kỳ cao trong lĩnh vực điện tử và kỹ thuật số. Nhờ đặc tính logic đơn giản và khả năng kết hợp để tạo thành mọi cổng logic khác, NOR trở thành “viên gạch nền” cho nhiều hệ thống điều khiển và vi mạch hiện đại. Việc nắm vững kiến thức về cổng NOR là gì sẽ giúp bạn hiểu sâu hơn về cách hoạt động của các mạch logic, đồng thời mở ra khả năng thiết kế những hệ thống tự động hóa hiệu quả và tiết kiệm hơn. Hy vọng những thông tin của Kỹ Thuật Phần Cứng hữu ích cho bạn.
