Trong lĩnh vực truyền tải và phân phối điện năng, việc lựa chọn giải pháp bù công suất phù hợp đóng vai trò then chốt để tối ưu hiệu suất hệ thống. Bài viết này sẽ so sánh tụ bù dọc và tụ bù ngang dựa trên cấu tạo, nguyên lý hoạt động, ứng dụng và ưu – nhược điểm, giúp bạn hiểu rõ sự khác biệt và chọn giải pháp phù hợp nhất cho nhu cầu thực tế.
Tụ bù dọc là gì?

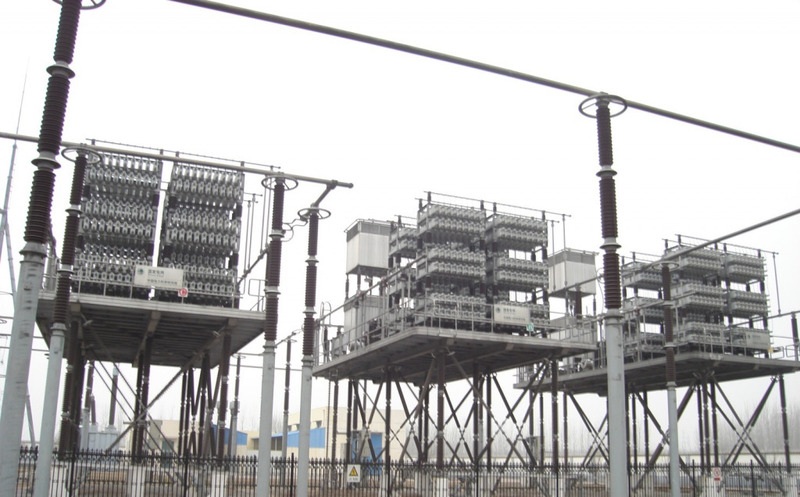

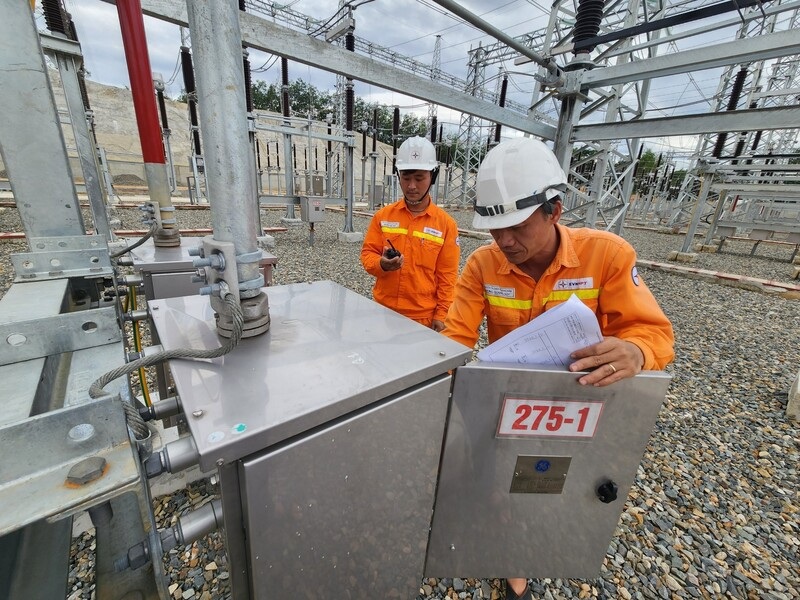

Tụ bù dọc (series capacitor) là một loại tụ điện được lắp nối tiếp (dọc) với đường dây truyền tải điện nhằm cải thiện khả năng truyền tải công suất và ổn định điện áp trên đường dây.
Trong hệ thống điện, khi truyền tải điện năng đi xa, đường dây sẽ có điện kháng cảm ứng (XL) khá lớn, gây sụt áp và giảm hiệu quả truyền tải. Việc lắp tụ bù dọc sẽ tạo ra điện kháng dung (XC) có tác dụng triệt tiêu một phần điện kháng cảm ứng, từ đó:
- Giảm sụt áp trên đường dây.
- Tăng khả năng truyền tải công suất.
- Cải thiện ổn định điện áp và giảm dao động công suất.
Ứng dụng:
Tụ bù dọc thường được sử dụng trong các đường dây truyền tải điện áp cao (110kV, 220kV, 500kV) hoặc siêu cao áp, đặc biệt ở những tuyến truyền tải dài.
Xem thêm: Mạch Khuếch Đại Là Gì? Các Kiểu Mạch Khuếch Đại Cơ Bản
Tụ bù ngang là gì?

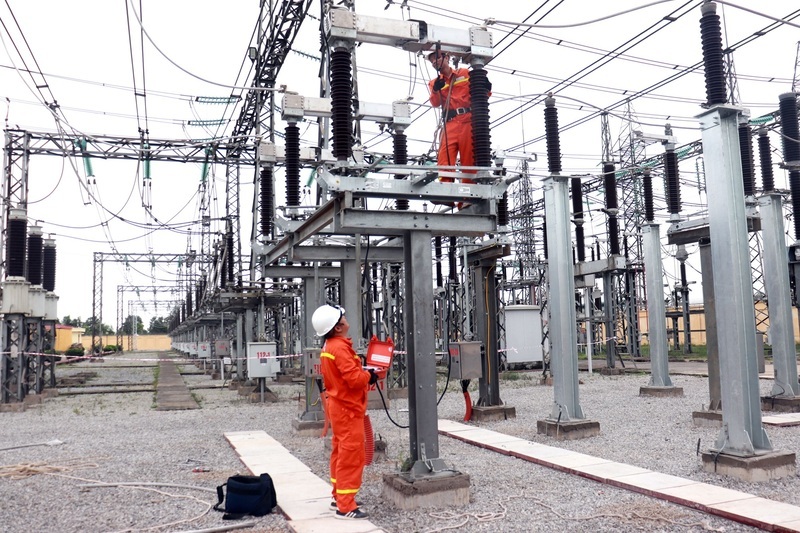

Tụ bù ngang (shunt capacitor) là loại tụ điện được lắp song song (ngang) với lưới điện, thường tại các trạm biến áp hoặc ngay tại phụ tải, nhằm bù công suất phản kháng và nâng cao hệ số công suất (cosφ).
Trong quá trình vận hành, các thiết bị điện cảm (như động cơ, máy biến áp) tiêu thụ nhiều công suất phản kháng, làm giảm cosφ và gây sụt áp trên lưới. Lắp tụ bù ngang sẽ cung cấp công suất phản kháng ngay tại chỗ, từ đó:
- Giảm tổn thất điện năng trên đường dây.
- Nâng cao điện áp tại điểm đặt tụ.
- Giảm tiền phạt do hệ số công suất thấp.
- Tăng hiệu quả vận hành hệ thống điện.
Ứng dụng:
Tụ bù ngang thường được dùng trong nhà máy, xí nghiệp, tòa nhà thương mại, hoặc trên lưới phân phối/truyền tải tại các điểm cần cải thiện chất lượng điện năng.
Xem thêm: Thay Cap Màn Hình Laptop – Bật Mí Nguyên Nhân Và Cách Khắc Phục
So sánh tụ bù dọc và tụ bù ngang – nên chọn loại nào?
So sánh tụ bù dọc và tụ bù ngang theo bảng sau đây:
|
Tiêu chí |
Tụ bù dọc |
Tụ bù ngang |
|
Vị trí lắp đặt |
Lắp nối tiếp trên đường dây truyền tải điện |
Lắp song song với lưới điện hoặc tại phụ tải |
|
Mục đích chính |
Giảm điện kháng đường dây, tăng khả năng truyền tải và ổn định điện áp |
Bù công suất phản kháng, nâng cao hệ số công suất (cosφ) |
|
Nguyên lý hoạt động |
Tạo điện kháng dung (XC) triệt tiêu một phần điện kháng cảm (XL) của đường dây |
Cung cấp công suất phản kháng ngay tại điểm đặt tụ |
|
Ứng dụng điển hình |
Đường dây truyền tải điện áp cao, siêu cao áp, khoảng cách xa |
Nhà máy, xí nghiệp, tòa nhà, trạm biến áp, lưới phân phối |
|
Ưu điểm |
– Giảm sụt áp đường dây – Tăng công suất truyền tải – Cải thiện ổn định hệ thống |
– Giảm tổn thất điện năng – Nâng điện áp tại chỗ – Giảm tiền phạt do cosφ thấp |
|
Nhược điểm |
– Chi phí đầu tư cao – Yêu cầu kỹ thuật lắp đặt phức tạp |
– Không làm tăng khả năng truyền tải – Không giảm điện kháng đường dây |
Khi nào nên dùng tụ bù dọc?
- Khoảng cách truyền tải xa: Tụ bù dọc thường lắp trên đường dây truyền tải cao áp để giảm tổng trở, tăng khả năng truyền tải điện năng đi xa.
- Cần giảm sụt áp lớn: Đặc biệt hiệu quả khi đường dây dài và tải nặng, giúp cải thiện điện áp ở cuối tuyến.
- Hệ thống có dòng công suất lớn: Giúp nâng cao ổn định điện áp và giảm tổn thất.
Ví dụ: Lưới điện 110kV – 500kV ở khu vực nông thôn, vùng sâu vùng xa, hoặc liên kết giữa các trạm biến áp ở khoảng cách xa.
Khi nào nên dùng tụ bù ngang?
- Cải thiện hệ số công suất (cosφ): Thường áp dụng ở các nhà máy, xí nghiệp, tòa nhà thương mại để tránh bị phạt tiền điện do cosφ thấp.
- Bù công suất phản kháng tại chỗ: Giúp giảm tải cho đường dây và máy biến áp, tiết kiệm chi phí vận hành.
- Ứng dụng đa dạng: Có thể lắp tại tủ điện hạ áp hoặc trạm biến áp phân phối.
Ví dụ: Nhà máy có nhiều động cơ điện, xưởng sản xuất, tòa nhà văn phòng sử dụng nhiều thiết bị điện cảm.
Qua phần so sánh tụ bù dọc và tụ bù ngang, có thể thấy mỗi loại tụ bù đều có những thế mạnh riêng, phù hợp với từng mục đích và điều kiện vận hành cụ thể. Việc nắm rõ đặc điểm và chức năng của từng loại không chỉ giúp nâng cao hiệu quả sử dụng điện mà còn tối ưu chi phí đầu tư và vận hành hệ thống điện lâu dài. Hy vọng những thông tin của Kỹ Thuật Phần Cứng hữu ích cho bạn.
