Bạn đang thắc mắc biến trở 103 có giá trị bao nhiêu và cách sử dụng loại linh kiện này trong thực tế? Biến trở 103 là loại phổ biến, xuất hiện trong nhiều thiết bị điện tử quen thuộc. Bài viết dưới đây sẽ giúp bạn hiểu rõ giá trị, cách kiểm tra cũng như ứng dụng của biến trở 103.

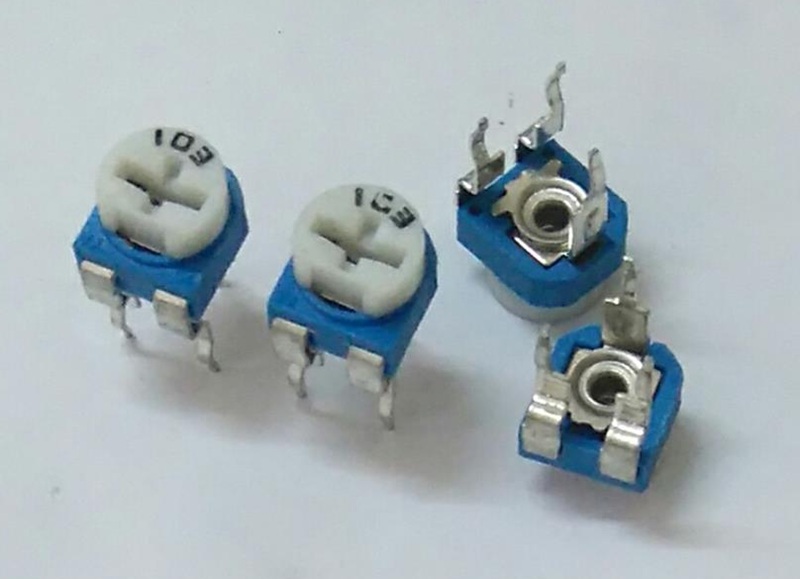

Giải thích ký hiệu 103 trên biến trở
Biến trở thường được ghi giá trị điện trở bằng mã 3 chữ số giống như điện trở dán (SMD).
Cách đọc:
- Hai số đầu tiên: là giá trị gốc.
- Số cuối cùng: cho biết cần thêm bao nhiêu số 0 vào sau giá trị gốc.
Với 103:
- Hai số đầu = 10.
- Số cuối = 3, nghĩa là thêm 3 số 0.
- Kết quả: 10.000 Ω = 10kΩ.
Xem thêm: Cấu Tạo Của Máy Tính – Laptop Xách Tay Và Chức Năng Từng Bộ Phận
Biến trở 103 có giá trị bao nhiêu?
Biến trở 103 có giá trị bao nhiêu? Đây là thắc mắc phổ biến của nhiều bạn mới tìm hiểu về linh kiện điện tử. Thực tế, ký hiệu 103 được hiểu theo quy ước: hai số đầu là giá trị gốc (10), số cuối chỉ số lượng số 0 thêm vào phía sau. Như vậy, 103 = 10.000Ω = 10kΩ. Biến trở 103 thường có sai số ±5% hoặc ±10% tùy loại, được sử dụng rộng rãi trong các mạch điện như điều chỉnh âm lượng, độ sáng đèn, tốc độ quạt hay làm chiết áp trong nhiều thiết bị điện tử.

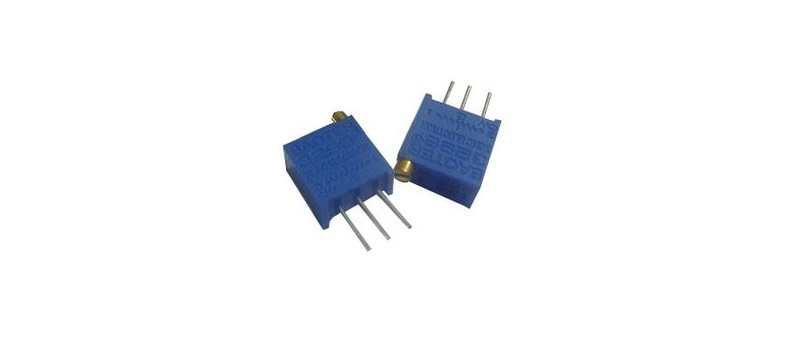

Ứng dụng của biến trở 103
Biến trở 103 có giá trị 10kΩ, là loại biến trở phổ biến và được ứng dụng rộng rãi trong nhiều thiết bị điện – điện tử. Một số ứng dụng tiêu biểu:
- Điều chỉnh âm lượng (Volume control): Dùng trong radio, ampli, loa, tai nghe. Giúp tăng giảm tín hiệu âm thanh theo ý muốn.
- Điều chỉnh độ sáng (Light dimmer): Áp dụng cho đèn LED, đèn bàn, màn hình tivi, màn hình máy tính. Biến trở 103 đóng vai trò như chiết áp, thay đổi điện áp đầu ra để kiểm soát cường độ sáng.
- Điều chỉnh tốc độ động cơ/quạt: Dùng trong các mạch điều tốc động cơ DC nhỏ. Cho phép tăng giảm tốc độ quay bằng cách thay đổi điện áp.
- Ứng dụng trong mạch điện tử và công nghiệp: Làm bộ chia áp để tạo điện áp tham chiếu. Dùng trong mạch đo lường, cảm biến, mạch khuếch đại.
Xem thêm: Cách Cập Nhật Nạp Lại Bios Cho Laptop HP Sau Khi Update Bị Lỗi

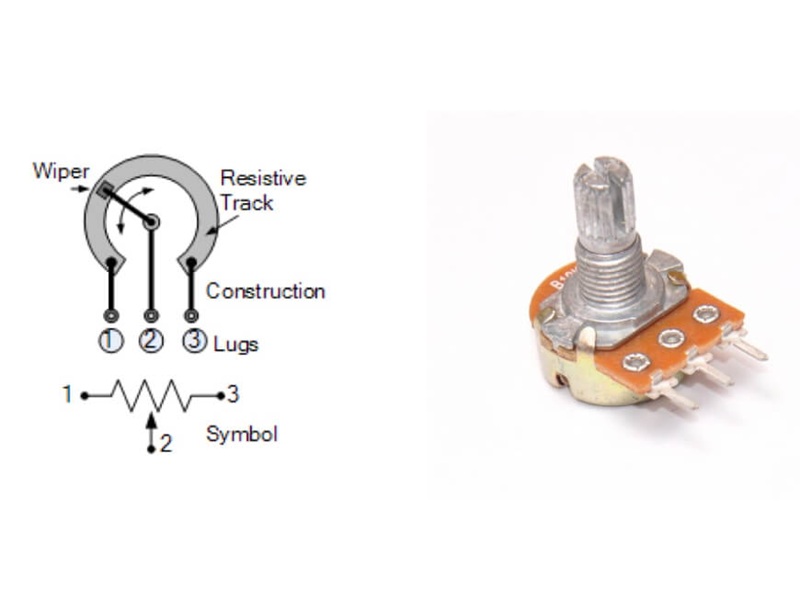

Cách kiểm tra giá trị biến trở 103
Biến trở 103 có giá trị danh định là 10kΩ. Tuy nhiên, trong quá trình sử dụng, biến trở có thể bị mòn tiếp xúc hoặc hỏng, dẫn đến sai lệch giá trị. Vì vậy, việc kiểm tra là cần thiết để đảm bảo linh kiện còn hoạt động tốt.
Các bước kiểm tra bằng đồng hồ vạn năng (VOM):
- Chuẩn bị: một đồng hồ vạn năng và biến trở 103 cần đo.
- Chọn thang đo: xoay núm đồng hồ về chế độ đo điện trở (Ω), chọn mức cao hơn 10kΩ (ví dụ 20kΩ hoặc 200kΩ).
- Đo giá trị cực đại: đặt que đo vào hai chân ngoài cùng của biến trở. Nếu biến trở hoạt động bình thường, giá trị hiển thị sẽ gần bằng 10kΩ.
- Đo giá trị thay đổi: đặt một que đo vào chân giữa (chân trượt), que còn lại vào một trong hai chân ngoài, sau đó xoay núm biến trở. Kim đồng hồ hoặc màn hình hiển thị sẽ thay đổi từ 0Ω đến 10kΩ tùy theo vị trí xoay.
Đánh giá kết quả:
- Nếu giá trị thay đổi mượt mà, không nhảy loạn → biến trở còn tốt.
- Nếu giá trị không thay đổi hoặc bị đứt quãng, biến trở đã hỏng và cần thay mới.
Qua những thông tin trên của Kỹ Thuật Phần Cứng, chắc hẳn bạn đã biết rõ biến trở 103 có giá trị bao nhiêu cũng như cách kiểm tra và ứng dụng của nó. Đây là linh kiện nhỏ gọn nhưng đóng vai trò quan trọng trong việc điều chỉnh điện áp và tín hiệu. Khi sử dụng đúng cách, biến trở 103 sẽ giúp mạch điện hoạt động ổn định và hiệu quả hơn.
