Trong các thiết bị điện – điện tử, để có được nguồn điện một chiều ổn định và “sạch” cung cấp cho linh kiện hoạt động, mạch lọc nguồn đóng vai trò vô cùng quan trọng. Đây là bộ phận được lắp sau mạch chỉnh lưu, giúp làm phẳng điện áp, giảm nhiễu và bảo vệ mạch điện khỏi sự dao động bất thường của dòng điện. Vậy mạch lọc nguồn là gì, cấu tạo ra sao, có chức năng và ứng dụng như thế nào trong thực tế? Hãy cùng tìm hiểu chi tiết trong bài viết này.

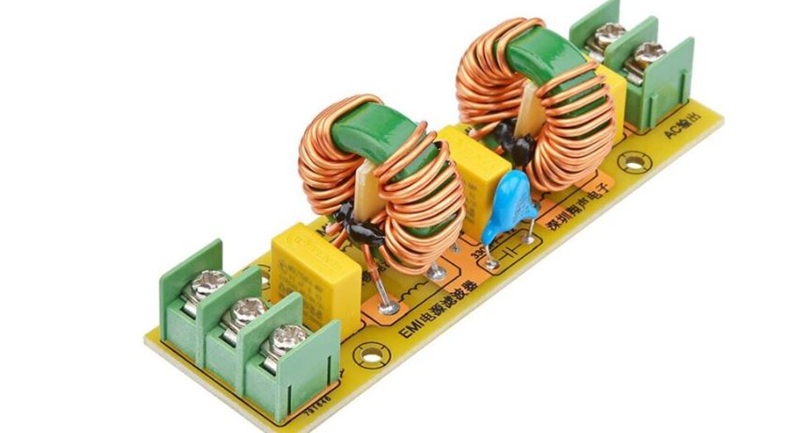

Mạch lọc là gì?
Mạch lọc là một loại mạch điện tử có chức năng lựa chọn và xử lý tín hiệu điện dựa trên tần số của chúng. Nói cách khác, mạch lọc cho phép một dải tần số nhất định đi qua và chặn hoặc suy giảm các tần số khác. Đây là linh kiện quan trọng trong nhiều thiết bị điện – điện tử, từ loa, amply, radio cho đến mạch nguồn và hệ thống viễn thông.
Có bốn loại mạch lọc cơ bản:
- Mạch lọc thông thấp (Low-pass filter): Cho tín hiệu tần số thấp đi qua, chặn tín hiệu tần số cao.
- Mạch lọc thông cao (High-pass filter): Ngược lại, cho tín hiệu tần số cao đi qua, loại bỏ tín hiệu tần số thấp.
- Mạch lọc thông dải (Band-pass filter): Chỉ cho một khoảng tần số nhất định đi qua, chặn cả thấp và cao ngoài dải.
- Mạch lọc chắn dải (Band-stop filter): Ngăn chặn một dải tần số xác định, cho các tần số khác đi qua.
Trong thực tế, mạch lọc thường được ứng dụng để loại bỏ nhiễu (noise), tách sóng, ổn định điện áp trong mạch nguồn hoặc cải thiện chất lượng âm thanh. Tùy vào mục đích sử dụng, mạch lọc có thể được thiết kế từ linh kiện thụ động (tụ điện, điện trở, cuộn cảm) hoặc chủ động (dùng thêm op-amp, transistor).
Xem thêm: Cách Cập Nhật Nạp Lại Bios Cho Laptop HP Sau Khi Update Bị Lỗi
Cấu trúc mạch lọc nguồn
Mạch lọc nguồn là mạch điện được dùng sau khâu chỉnh lưu, nhằm làm phẳng điện áp DC và giảm gợn sóng (ripple), giúp nguồn cung cấp ổn định hơn cho tải. Cấu trúc của mạch lọc nguồn thường gồm:
Thành phần chính
- Tụ điện (C): Tụ lọc có vai trò tích trữ điện và phóng điện để bù vào khoảng sụt áp giữa các xung điện sau chỉnh lưu, nhờ đó điện áp DC trở nên bằng phẳng hơn.
- Cuộn cảm (L): Cuộn cảm cản trở dòng điện xoay chiều (AC) nhưng cho dòng điện một chiều (DC) đi qua, giúp triệt tiêu gợn sóng còn sót lại.
- Điện trở (R): Một số mạch dùng điện trở để chia áp hoặc làm tải giả nhằm ổn định hoạt động của tụ điện.
Các dạng cấu trúc phổ biến
- Mạch lọc RC: Gồm điện trở và tụ điện mắc nối tiếp – song song, thích hợp cho tải nhỏ.
- Mạch lọc LC: Gồm cuộn cảm và tụ điện kết hợp, lọc gợn sóng hiệu quả hơn, thường dùng trong nguồn công suất lớn.
- Mạch lọc π (pi filter): Có cấu hình C – L – C, giống hình chữ π, lọc tốt và ổn định, được dùng phổ biến trong bộ nguồn tuyến tính.
- Mạch lọc nhiều tầng: Kết hợp nhiều khối lọc nối tiếp để đạt chất lượng điện áp DC cao, giảm nhiễu xuống mức tối đa.
Xem thêm: Nguyên Nhân Khiến Cầu Nhiệt Nhiệt Của Quạt Điện Bị Hỏng
Nguyên lý hoạt động của mạch lọc
Điện áp từ nguồn xoay chiều AC được đưa qua biến áp, sau đó đi vào mạch chỉnh lưu để tạo ra điện áp một chiều DC. Tuy nhiên, nếu không có tụ lọc, điện áp DC này sẽ bị nhấp nhô và không ổn định, rất khó sử dụng cho các mạch điện tử. Chính vì vậy, mạch lọc nguồn được sử dụng để khắc phục tình trạng này bằng cách lắp thêm các tụ điện có dung lượng từ vài trăm µF đến vài ngàn µF ngay sau mạch chỉnh lưu cầu.
Để thấy rõ vai trò của mạch lọc, ta có thể so sánh hai trường hợp:

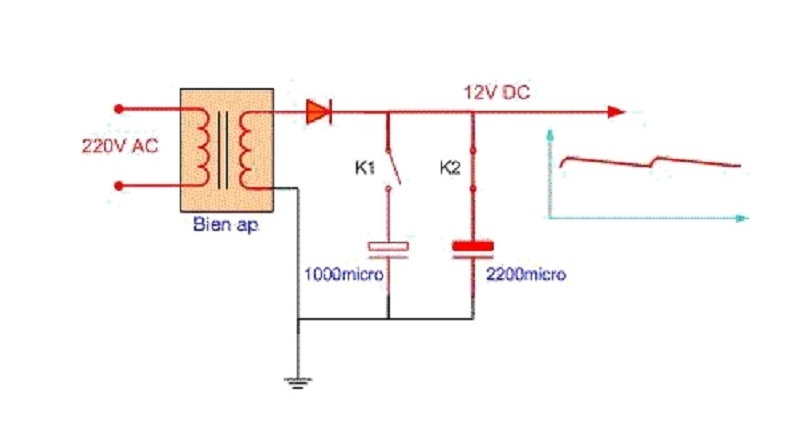

- Khi công tắc K mở: Mạch chỉnh lưu không có tụ lọc, điện áp đầu ra dạng nhấp nhô theo chu kỳ.
- Khi công tắc K đóng: Tụ C1 được mắc vào mạch, giúp điện áp đầu ra trở nên bằng phẳng hơn. Dung lượng C1 càng lớn thì độ phẳng của điện áp DC càng cao. Thông thường, giá trị tụ trong các bộ nguồn dao động ở mức vài ngàn µF.
Trong trường hợp mạch có tụ lọc nhưng tải tiêu thụ nhỏ (hoặc không có tải), điện áp DC thu được có giá trị xấp xỉ DC ≈ 1,4 × AC.
Ứng dụng thực tế của mạch lọc nguồn
Mạch lọc được ứng dụng rất rộng rãi trong đời sống và kỹ thuật điện – điện tử. Trong các bộ nguồn điện, mạch lọc đóng vai trò quan trọng giúp làm phẳng điện áp DC sau khi đi qua chỉnh lưu, giảm gợn sóng và cung cấp nguồn ổn định cho các thiết bị điện tử. Đây là yếu tố cần thiết để các linh kiện nhạy cảm như vi xử lý, vi điều khiển hay mạch logic hoạt động chính xác, thường thấy trong nguồn máy tính, sạc điện thoại hay adapter.

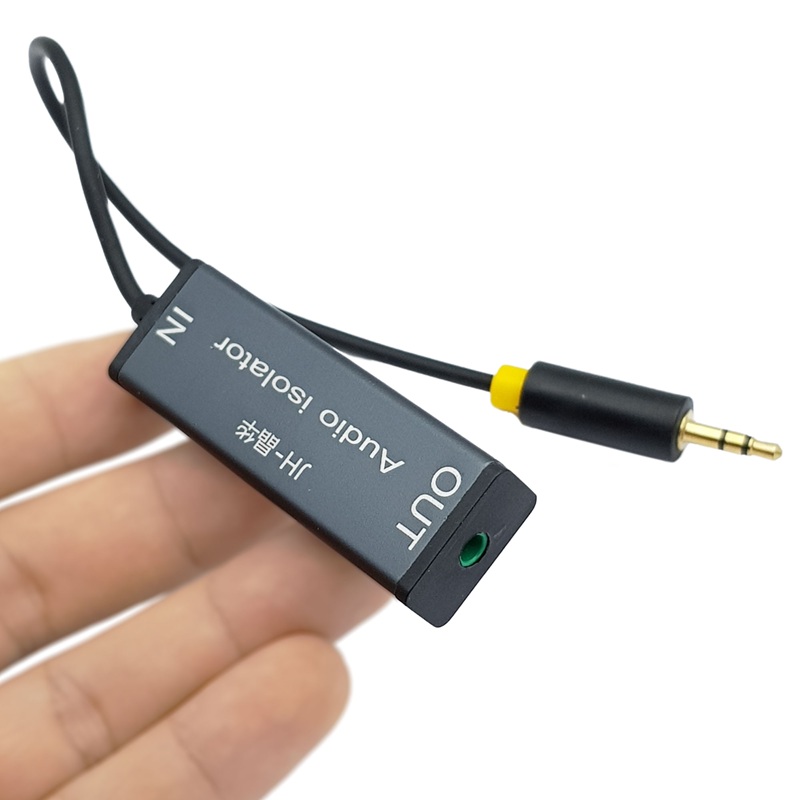

Trong lĩnh vực âm thanh, mạch lọc giúp loại bỏ tạp âm và phân chia dải tần để loa hoạt động hiệu quả hơn. Ví dụ, mạch lọc thông thấp thường dùng cho loa siêu trầm để tái tạo âm bass, mạch lọc thông cao dành cho loa treble xử lý âm cao, còn mạch lọc thông dải được sử dụng cho loa mid để tái hiện âm trung. Nhờ đó, hệ thống âm thanh đạt chất lượng trong trẻo, rõ ràng và cân bằng hơn.
Trong truyền thông – viễn thông, mạch lọc cũng giữ vai trò then chốt. Chúng được tích hợp trong radio, tivi, điện thoại di động để chọn đúng tín hiệu cần thiết và loại bỏ tín hiệu nhiễu, giúp quá trình thu – phát diễn ra ổn định. Ngoài ra, mạch lọc còn có mặt trong các thiết bị đo lường và điều khiển, nơi chúng xử lý tín hiệu từ cảm biến, loại bỏ nhiễu từ môi trường, nhờ đó dữ liệu đo đạc chính xác hơn, giúp hệ thống điều khiển tự động, IoT hay robot hoạt động ổn định.
Trong công nghiệp và năng lượng, mạch lọc được ứng dụng trong bộ biến tần, UPS hay hệ thống điện mặt trời để lọc sóng hài và triệt tiêu nhiễu. Điều này góp phần bảo vệ thiết bị điện, tăng tuổi thọ linh kiện và đảm bảo hiệu suất hoạt động của cả hệ thống. Như vậy, dù ở quy mô dân dụng hay công nghiệp, mạch lọc đều đóng vai trò không thể thiếu trong việc nâng cao chất lượng tín hiệu và độ ổn định của thiết bị điện – điện tử.
Có thể thấy, mạch lọc nguồn là một thành phần không thể thiếu trong bất kỳ bộ nguồn điện tử nào. Với cấu tạo đơn giản nhưng hiệu quả cao, mạch lọc giúp ổn định điện áp, đảm bảo độ tin cậy cho các thiết bị hoạt động lâu dài và bền bỉ. Từ nguồn điện gia dụng, thiết bị âm thanh, viễn thông cho đến hệ thống năng lượng công nghiệp, mạch lọc nguồn đều khẳng định vai trò quan trọng. Hiểu rõ nguyên lý và ứng dụng của nó sẽ giúp bạn thiết kế, lựa chọn và vận hành thiết bị điện tử một cách an toàn, hiệu quả hơn. Hy vọng rằng thông tin trong bài viết của Kỹ Thuật Phần Cứng hữu ích cho bạn, hãy tiếp tục theo dõi chuyên trang để cập nhật thêm nhiều tin tức mỗi ngày.
