Trong các thiết bị điện tử hiện nay, bộ nguồn đóng vai trò vô cùng quan trọng để đảm bảo hệ thống hoạt động ổn định. Ba khối cơ bản là mạch chỉnh lưu mạch lọc và mạch ổn áp luôn xuất hiện trong hầu hết các mạch nguồn, mỗi khối có chức năng và nguyên lý riêng nhưng đồng thời liên kết chặt chẽ với nhau. Việc so sánh và tìm hiểu sự khác biệt giữa ba loại mạch này giúp người học, kỹ sư và những ai yêu thích điện tử có cái nhìn rõ ràng hơn về cấu tạo cũng như ứng dụng thực tiễn.
Tổng quan về các loại mạch
Trước khi đến với phần so sánh mạch chỉnh lưu mạch lọc và mạch ổn áp, chúng ta sẽ tìm hiểu về tổng quan các loại mạch này:
Mạch chỉnh lưu
Mạch chỉnh lưu có nhiệm vụ biến đổi dòng điện xoay chiều (AC) thành dòng điện một chiều (DC). Đây là bước đầu tiên trong hệ thống nguồn, tạo ra điện áp DC cơ bản để cấp cho các mạch điện khác. Có nhiều dạng chỉnh lưu như:
- Chỉnh lưu nửa sóng: dùng 1 diode, cho điện áp DC nhưng tổn hao nhiều năng lượng, ít dùng thực tế.
- Chỉnh lưu toàn sóng: dùng biến áp có điểm giữa và 2 diode.

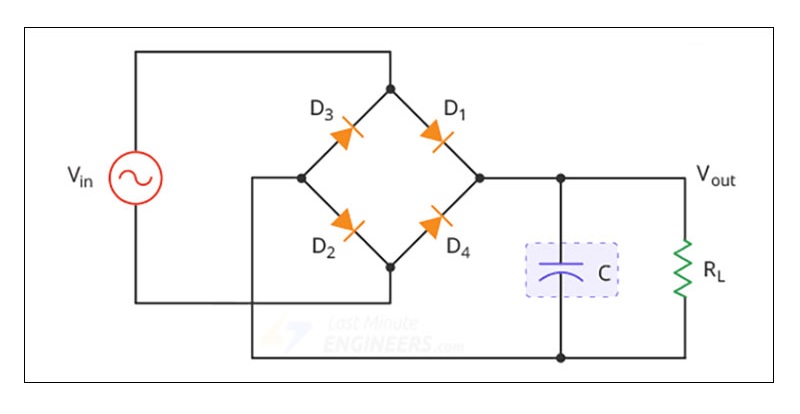

- Chỉnh lưu cầu (Bridge): phổ biến nhất, dùng 4 diode để tạo dòng DC với hiệu quả cao hơn.
Đặc điểm: Điện áp đầu ra vẫn còn dạng nhấp nhô (gợn sóng), chưa ổn định.
Mạch lọc

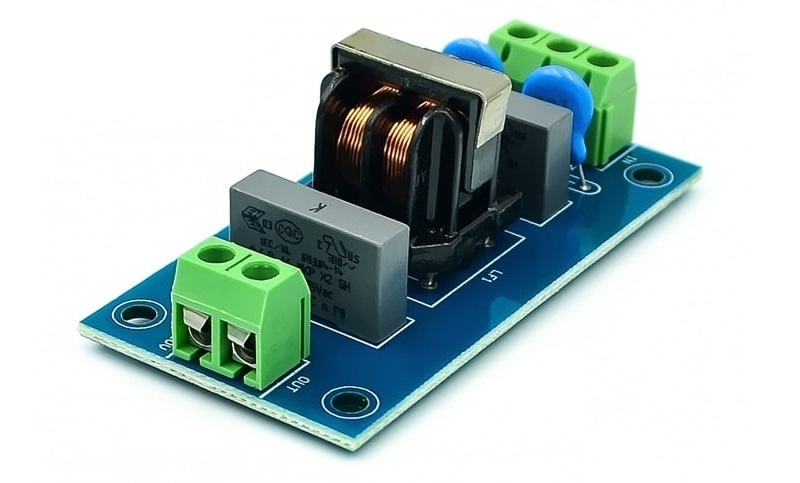

Mạch lọc được nối sau mạch chỉnh lưu, có tác dụng làm phẳng điện áp DC bằng cách giảm thiểu gợn sóng. Thông thường, mạch lọc sử dụng:
- Tụ điện (C): tích trữ và xả điện để bù vào những khoảng điện áp bị sụt.
- Cuộn cảm (L) hoặc kết hợp LC, RC: giúp lọc nhiễu và làm mượt điện áp.
Đặc điểm: Giúp điện áp DC bằng phẳng hơn, ổn định hơn so với chỉnh lưu, nhưng vẫn có thể bị dao động khi tải thay đổi.
Mạch ổn áp
Mạch ổn áp là khâu cuối cùng trong chuỗi mạch nguồn, có nhiệm vụ duy trì điện áp đầu ra ổn định bất chấp sự thay đổi điện áp đầu vào hoặc tải. Có hai loại phổ biến:

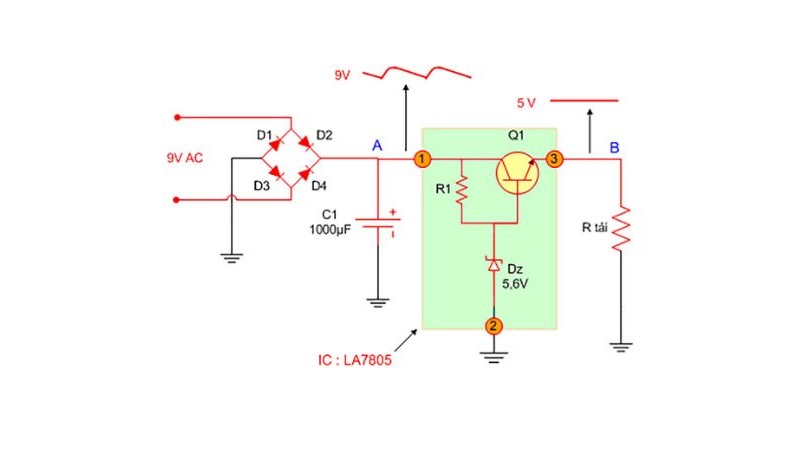

- Ổn áp tuyến tính (Linear Regulator): đơn giản, dễ dùng, ví dụ IC 78xx, 79xx.
- Ổn áp xung (Switching Regulator): hiệu suất cao, dùng trong nguồn máy tính, sạc nhanh.
Đặc điểm: Đảm bảo điện áp đầu ra chuẩn, sạch và ổn định, thích hợp cho các vi mạch, IC và thiết bị điện tử yêu cầu cao.
Ba loại mạch này thường kết hợp theo chuỗi:
AC → Mạch chỉnh lưu → Mạch lọc → Mạch ổn áp → DC ổn định.

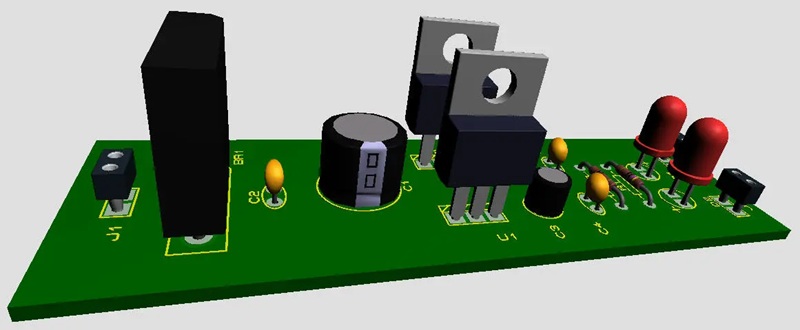

So sánh mạch chỉnh lưu, mạch lọc và mạch ổn áp
Dưới đây là bảng so sánh mạch chỉnh lưu, mạch lọc và mạch ổn áp bạn có thể tham khảo:
| Tiêu chí | Mạch chỉnh lưu | Mạch lọc | Mạch ổn áp |
|---|---|---|---|
| Chức năng chính | Biến đổi dòng AC thành dòng DC | Làm phẳng điện áp DC sau chỉnh lưu | Giữ điện áp đầu ra ổn định, ít phụ thuộc tải/nguồn đầu vào |
| Nguyên lý hoạt động | Dùng diode dẫn dòng 1 chiều (nửa sóng/toàn sóng) | Dùng tụ điện, cuộn cảm, mạch RC/LC để giảm gợn sóng | Dùng IC tuyến tính hoặc mạch xung để điều chỉnh điện áp |
| Dạng điện áp đầu ra | DC nhưng còn nhiều gợn sóng | DC bằng phẳng hơn, ít nhấp nhô | DC ổn định, sạch, ít nhiễu |
| Ưu điểm | Cấu tạo đơn giản, chi phí thấp | Giảm đáng kể độ gợn sóng, cải thiện chất lượng nguồn | Điện áp đầu ra chuẩn, đáp ứng yêu cầu vi mạch và thiết bị nhạy cảm |
| Nhược điểm | Điện áp DC chưa ổn định, nhiều nhiễu | Chưa triệt tiêu hết gợn sóng, phụ thuộc tải | Tốn chi phí, đôi khi hiệu suất thấp (ổn áp tuyến tính) |
| Ứng dụng | Adapter, nguồn sơ cấp, biến đổi AC–DC cơ bản | Nguồn cấp cho mạch điện tử cần DC mượt hơn | Máy tính, vi xử lý, IC logic, thiết bị điện tử yêu cầu cao |
Có thể thấy, mạch chỉnh lưu mạch lọc và mạch ổn áp giữ vai trò bổ trợ lẫn nhau trong việc tạo ra nguồn điện một chiều ổn định cho các thiết bị. Mạch chỉnh lưu giúp biến đổi AC thành DC, mạch lọc làm phẳng điện áp, còn mạch ổn áp duy trì sự ổn định đầu ra. Khi kết hợp, ba khối này tạo nên một hệ thống nguồn hoàn chỉnh, đáp ứng yêu cầu ngày càng cao của công nghệ điện tử hiện đại.
