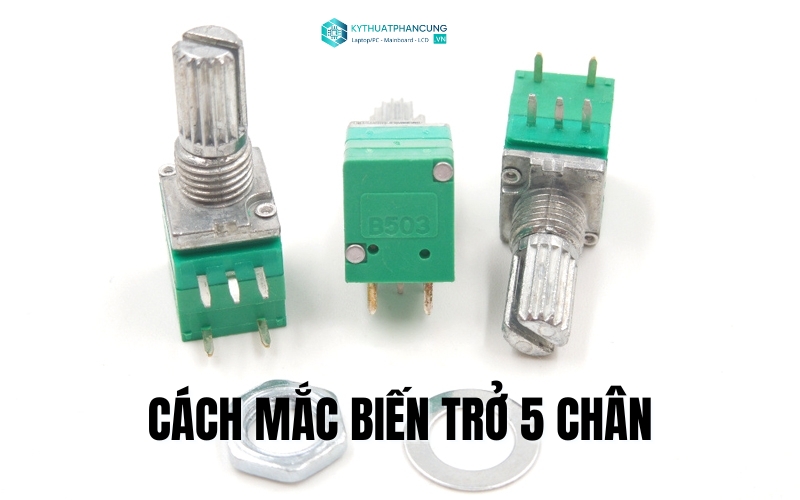

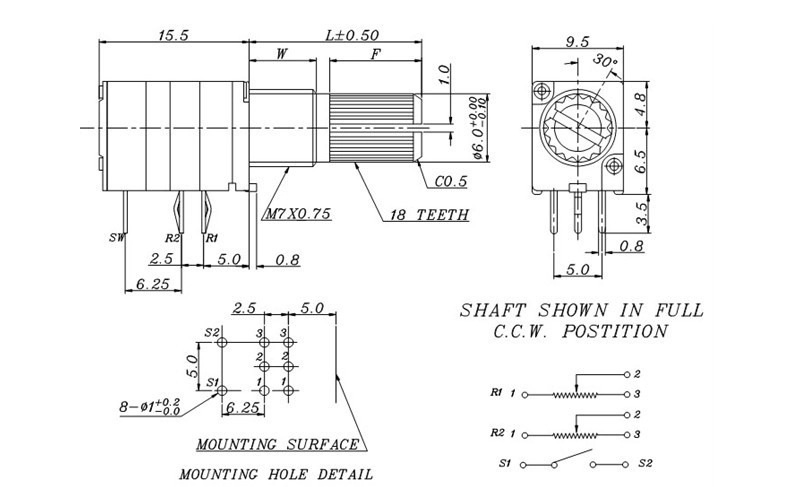

Cách Mắc Biến Trở 5 Chân Chi Tiết Từng Bước Đầy Đủ

Biến trở 5 chân là một linh kiện quen thuộc trong nhiều mạch điện tử hiện đại, đặc biệt khi cần điều chỉnh đồng thời nhiều thông số hoặc sử dụng trong các thiết bị âm thanh, cảm biến. Tuy nhiên, cách mắc biến trở 5 chân sao cho đúng kỹ thuật và đảm bảo hiệu quả hoạt động vẫn còn là điều khiến nhiều bạn mới học điện – điện tử băn khoăn. Trong bài viết này, chúng tôi sẽ hướng dẫn chi tiết từng bước cách mắc biến trở 5 chân theo các kiểu phổ biến nhất, giúp bạn dễ dàng thực hiện và ứng dụng thành công trong mọi dự án.

Mục Lục

Biến trở 5 chân là gì?

Biến trở 5 chân (tên tiếng Anh: 5-pin potentiometer hoặc 5-pin variable resistor) là một loại linh kiện điện tử có khả năng thay đổi giá trị điện trở dựa trên thao tác cơ học (thường là xoay hoặc trượt). Loại biến trở này có năm chân kết nối, cho phép sử dụng trong các mạch điện phức tạp hơn so với biến trở 3 chân hoặc 2 chân thông thường.

Cấu tạo và nguyên lý hoạt động:

Bên trong biến trở 5 chân thường gồm một dải điện trở và nhiều tiếp điểm (cần gạt hoặc núm xoay), cho phép lấy tín hiệu ra ở nhiều vị trí khác nhau trên dải điện trở.
Năm chân này có thể được bố trí thành: 2 chân cấp nguồn (điện áp), 3 chân lấy tín hiệu (gồm hai đầu và một chân giữa giống chiết áp, hoặc 2 chân bổ sung cho các chức năng đặc biệt như feedback, ground, điều khiển từ xa…).
Nhờ có nhiều chân, biến trở loại này có thể điều chỉnh đồng thời nhiều tín hiệu, dùng trong các mạch yêu cầu kiểm soát hai kênh (stereo), mạch đo lường, cảm biến góc/quay, hoặc dùng như chiết áp đa năng.

Khác với biến trở 2 chân (chỉ có tác dụng thay đổi tổng trở kháng) hoặc biến trở 3 chân (loại phổ biến nhất trong mạch chiết áp, lấy tín hiệu giữa), biến trở 5 chân hỗ trợ đấu nối linh hoạt, đáp ứng nhu cầu điều chỉnh nhiều đầu ra hơn trong cùng một linh kiện.

Xem thêm: Bàn Phím Laptop Không Gõ Được Ký Tự Đặc Biệt Là Do Đâu?

Tác dụng của biến trở 5 chân

Biến trở 5 chân là một linh kiện đa năng, được sử dụng trong nhiều ứng dụng điện tử nhờ khả năng điều chỉnh linh hoạt và kiểm soát nhiều tín hiệu đồng thời. Dưới đây là những tác dụng chính của biến trở 5 chân:

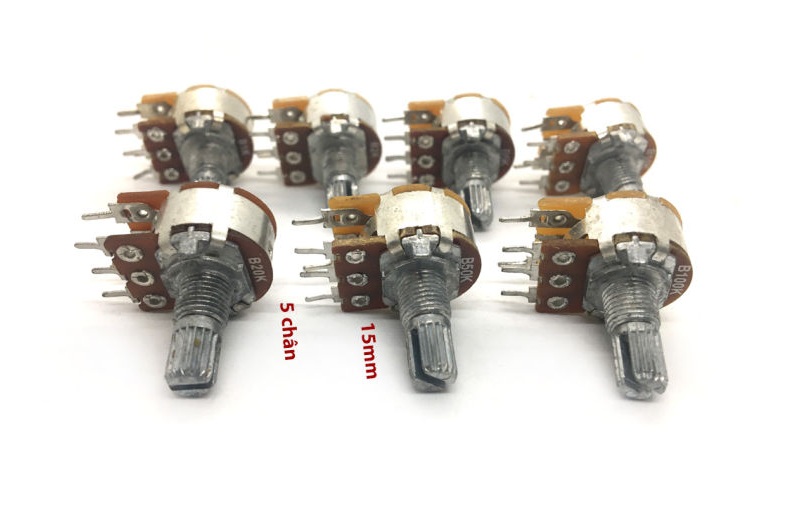

Điều chỉnh và kiểm soát tín hiệu điện

Biến trở 5 chân cho phép thay đổi giá trị điện trở trong mạch, từ đó điều chỉnh dòng điện hoặc điện áp theo ý muốn. Nhờ có nhiều chân kết nối, biến trở này có thể đồng thời điều khiển hai kênh tín hiệu (ví dụ: stereo trong thiết bị âm thanh), hoặc cung cấp nhiều ngõ ra cho các mục đích khác nhau như điều chỉnh âm lượng, cân bằng (balance), hoặc tone trong một mạch duy nhất.

Lấy nhiều giá trị tín hiệu từ một biến trở

Với 5 chân, biến trở cho phép lấy tín hiệu tại nhiều vị trí trên dải điện trở, phù hợp cho các mạch phức tạp cần nhiều mức tín hiệu hoặc cần “feedback” (phản hồi) về bộ vi điều khiển, cảm biến, hoặc các hệ thống điều chỉnh tự động.

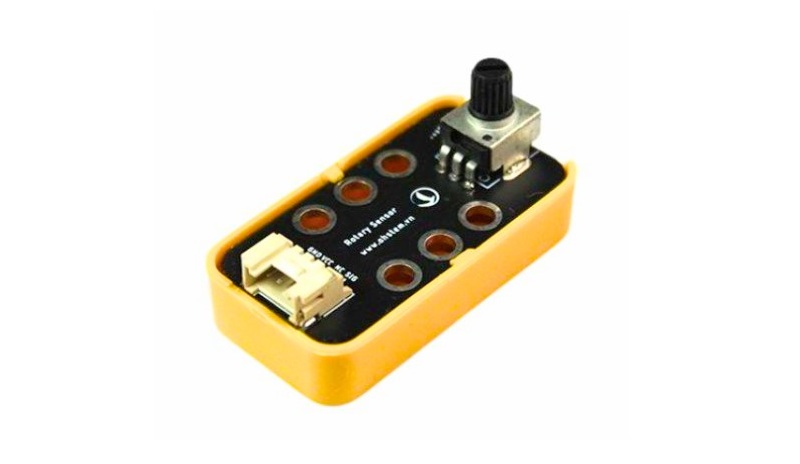

Ứng dụng trong cảm biến góc/quay và đo lường

Một số loại biến trở 5 chân được thiết kế để sử dụng làm cảm biến xoay (rotary sensor), cảm biến vị trí hoặc đo lường góc quay, nhờ vào khả năng lấy tín hiệu đồng thời ở nhiều vị trí trên dải điện trở.

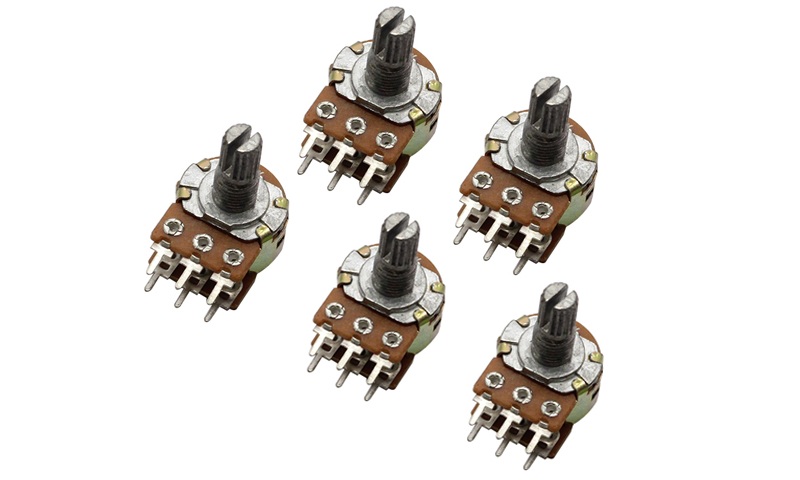

Tiết kiệm không gian, giảm số linh kiện

Thay vì sử dụng hai biến trở 3 chân cho hai kênh, một biến trở 5 chân (thường là loại “dual potentiometer” hoặc “stereo potentiometer”) giúp giảm số linh kiện, tối ưu hóa không gian trên bo mạch, đồng thời đảm bảo các thông số được điều chỉnh đồng thời, chính xác.

Tích hợp thêm chức năng đặc biệt

Một số biến trở 5 chân còn tích hợp thêm công tắc (switch), chân điều khiển từ xa, hoặc các chức năng đặc biệt cho mạch điều khiển tự động, giúp mở rộng khả năng ứng dụng trong thực tế.

Xem thêm: Cách Chọn Mua SSD NVMe Đảm Bảo Tốc Độ Xử Lý Với Chi Phí Tối Ưu

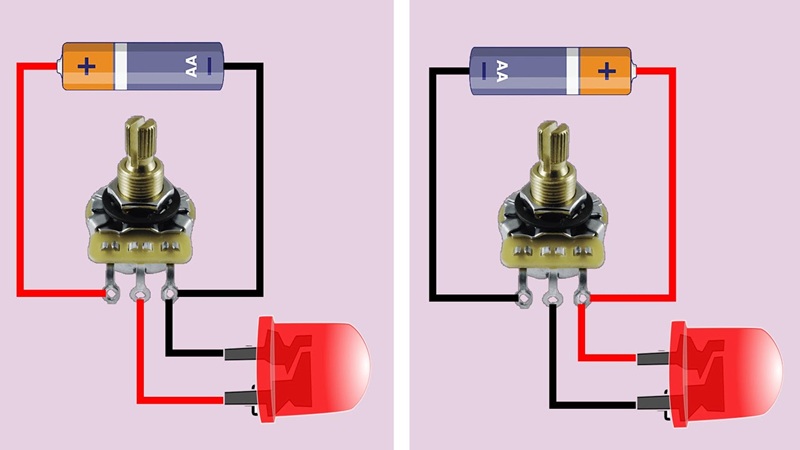

Các kiểu mắc biến trở 5 chân cơ bản

Biến trở 5 chân thường có cấu tạo gồm hai nhóm tiếp điểm (mỗi nhóm 3 chân, trong đó 1 chân thường chung hoặc các chân có thể kết nối nội bộ), giúp linh kiện này có thể thực hiện nhiều chức năng điều chỉnh trong mạch. Dưới đây là các kiểu mắc phổ biến:

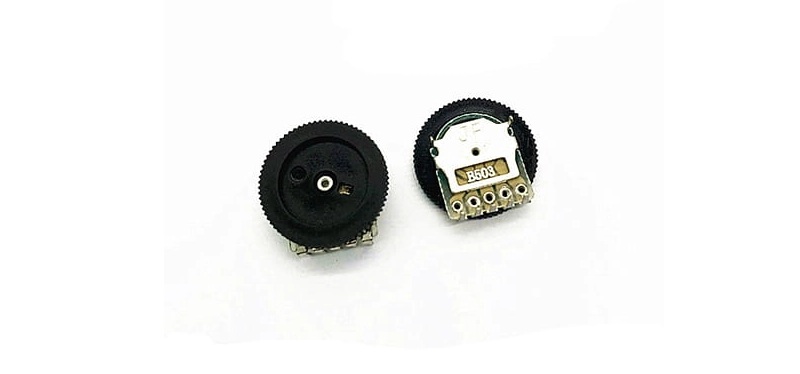

Mắc làm chiết áp đôi (Dual Potentiometer / Stereo Potentiometer)

Kiểu mắc phổ biến nhất của biến trở 5 chân là dùng như một chiết áp đôi. Loại biến trở này thực chất chứa hai biến trở riêng biệt bên trong, cùng chia sẻ một trục xoay để điều chỉnh đồng thời cả hai. Mỗi biến trở gồm ba chân: hai chân ngoài là hai đầu dải điện trở, chân giữa là chân “gạt” (wiper) lấy tín hiệu.

Thông thường, hai chân giữa của hai biến trở sẽ được nối chung, tạo thành một chân chung trong tổng số 5 chân trên linh kiện. Cách mắc này rất thích hợp cho những thiết bị cần điều chỉnh hai kênh cùng lúc, ví dụ như âm lượng trái/phải trong loa stereo, hoặc dùng cho các mạch điều khiển hai tín hiệu tương tự nhau.

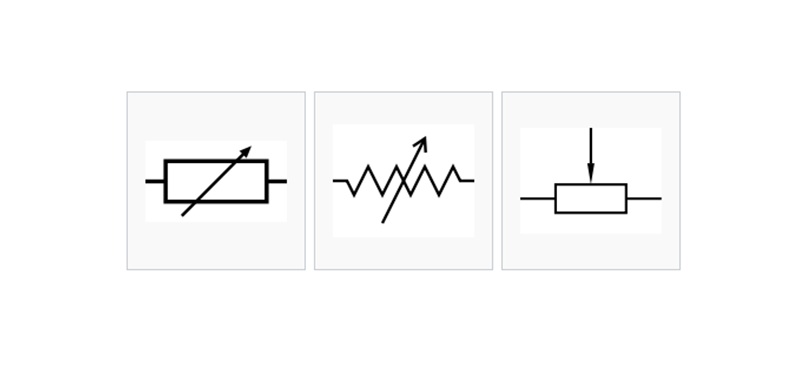

Mắc làm biến trở đơn và lấy tín hiệu feedback

Ngoài chức năng điều chỉnh hai tín hiệu cùng lúc, biến trở 5 chân còn có thể được mắc để chỉ sử dụng một phần của linh kiện làm biến trở đơn. Khi đó, các chân còn lại sẽ được tận dụng để lấy tín hiệu “feedback” – tức là cung cấp thông tin về vị trí hiện tại của biến trở cho vi điều khiển hoặc mạch hiển thị.

Cách mắc này giúp người sử dụng không chỉ điều chỉnh tín hiệu chính mà còn có thêm tín hiệu giám sát, phục vụ cho các hệ thống tự động hóa hoặc cần kiểm soát chính xác trạng thái của biến trở trong thời gian thực.

Mắc làm cảm biến vị trí hoặc góc xoay

Với đặc điểm có nhiều chân, biến trở 5 chân còn được dùng như một cảm biến góc xoay hoặc cảm biến vị trí trục. Khi mắc theo kiểu này, các chân của biến trở sẽ cung cấp các mức điện áp khác nhau tương ứng với từng góc quay, cho phép các thiết bị điện tử hoặc robot xác định vị trí hoặc hướng của trục xoay một cách chính xác.

Kiểu mắc này rất phổ biến trong các ứng dụng đo lường tự động, điều khiển động cơ, hoặc những thiết bị cần biết chính xác vị trí vật lý của một thành phần.

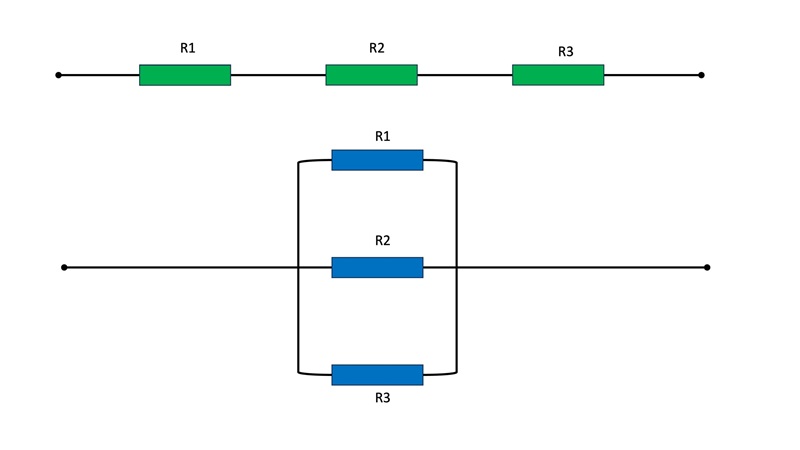

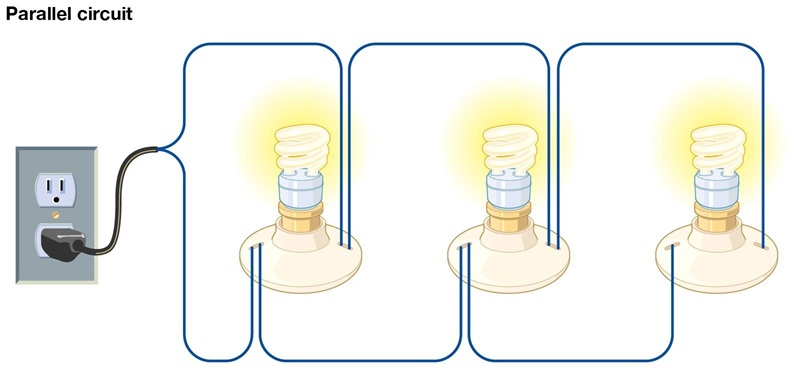

Mắc nối tiếp hoặc song song để thay đổi tổng trở

Ngoài các kiểu mắc cơ bản trên, hai mạch biến trở trong cùng một linh kiện còn có thể được đấu nối tiếp hoặc song song với nhau nhằm thay đổi tổng trở kháng của mạch theo ý muốn. Điều này giúp tạo ra các hiệu ứng đặc biệt trong mạch âm thanh, hoặc linh hoạt trong việc điều chỉnh tín hiệu đa kênh.

Nhờ khả năng kết nối đa dạng, biến trở 5 chân là lựa chọn linh kiện lý tưởng cho các thiết kế mạch điện tử yêu cầu điều chỉnh nhiều thông số hoặc tối ưu hóa không gian linh kiện.
