Trong các mạch nguồn điện tử, việc biến đổi dòng xoay chiều (AC) thành dòng một chiều (DC) ổn định là bước quan trọng để thiết bị hoạt động chính xác. Mạch chỉnh lưu cầu có tụ lọc là một trong những giải pháp phổ biến, vừa đảm bảo hiệu suất cao vừa giúp làm phẳng điện áp đầu ra. Bài viết này sẽ giới thiệu đặc điểm nổi bật và ứng dụng thực tế của loại mạch này trong đời sống cũng như kỹ thuật điện tử.

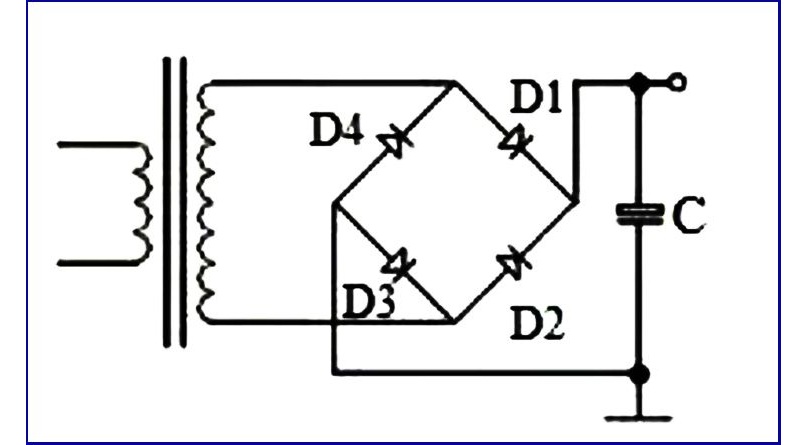

Khái niệm mạch chỉnh lưu cầu có tụ lọc
Mạch chỉnh lưu cầu có tụ lọc là loại mạch nguồn được sử dụng phổ biến trong điện tử để biến đổi dòng điện xoay chiều (AC) thành dòng điện một chiều (DC) ổn định hơn.
- Mạch chỉnh lưu cầu: Sử dụng 4 diode ghép thành cầu (Bridge Rectifier) để chuyển đổi điện áp xoay chiều thành điện áp một chiều. Ưu điểm của mạch cầu là tận dụng được cả hai nửa chu kỳ của sóng AC, cho hiệu suất cao hơn so với chỉnh lưu nửa sóng. Tuy nhiên, điện áp DC đầu ra sau chỉnh lưu vẫn còn dạng “nhấp nhô” (gợn sóng).
- Tụ lọc: Thường là tụ điện phân có dung lượng lớn, mắc song song với tải ở đầu ra. Vai trò của tụ là nạp điện khi điện áp tăng và xả điện khi điện áp giảm, nhờ đó làm phẳng đường điện áp, giảm thiểu gợn sóng và cho dòng DC ổn định hơn.
Nói cách khác, mạch chỉnh lưu cầu có tụ lọc là sự kết hợp giữa cầu diode và tụ điện lọc, giúp tạo ra nguồn điện một chiều có chất lượng tốt, gần giống dòng DC lý tưởng.
Xem thêm: Cổng NOR Là Gì? Nguyên Lý Và Ứng Dụng Trong Mạch Logic
Nguyên lý hoạt động
Giai đoạn chỉnh lưu (cầu diode)
- Điện áp xoay chiều (AC) từ nguồn được đưa vào mạch cầu gồm 4 diode.
- Ở mỗi nửa chu kỳ (dương và âm), hai diode trong cầu sẽ dẫn dòng, biến đổi điện áp AC thành điện áp một chiều (DC) nhưng vẫn còn dạng nhấp nhô (có gợn sóng).
- Nhờ cấu trúc cầu, cả hai nửa chu kỳ của AC đều được khai thác, giúp điện áp đầu ra luôn dương và hiệu suất cao hơn so với chỉnh lưu nửa sóng.
Giai đoạn lọc (tụ điện)
- Tụ điện được mắc song song với tải ở đầu ra.
- Khi điện áp sau chỉnh lưu tăng, tụ nạp điện và tích trữ năng lượng.
- Khi điện áp sau chỉnh lưu giảm, tụ xả điện để bù vào phần điện áp bị sụt, nhờ vậy đường điện áp đầu ra được làm phẳng hơn.
- Kết quả: điện áp DC đầu ra ổn định hơn, giảm độ gợn sóng so với chỉ dùng mạch chỉnh lưu.
Kết quả tổng hợp
- Sóng AC → qua cầu diode → thành sóng DC nhấp nhô.
- Sóng DC nhấp nhô → qua tụ lọc → thành sóng DC phẳng hơn, gần giống điện áp DC lý tưởng.
Xem thêm: Nghề Sửa Chữa Máy Tính Có Tương Lai Không?

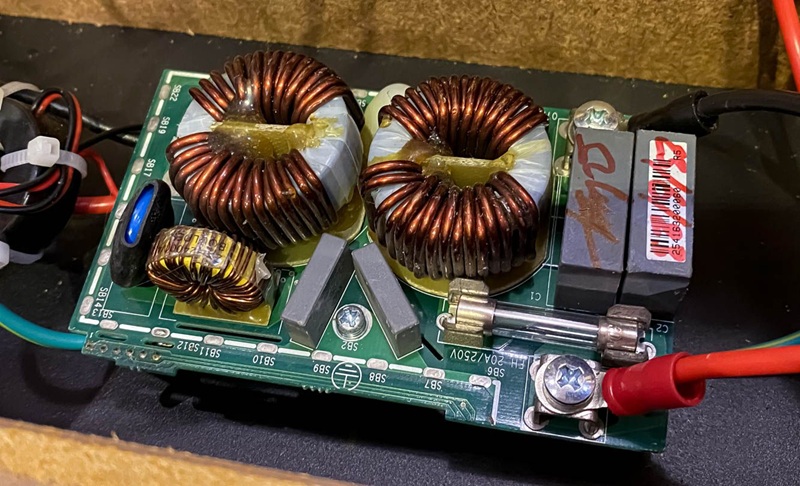

Đặc điểm của mạch chỉnh lưu cầu có tụ lọc
Trong các bộ nguồn điện tử, mạch chỉnh lưu cầu có tụ lọc được xem là giải pháp phổ biến để biến đổi dòng xoay chiều thành một chiều tương đối ổn định. Nhờ sự kết hợp giữa cầu diode và tụ điện, mạch này có nhiều đặc điểm nổi bật, giúp cải thiện chất lượng điện áp đầu ra và đáp ứng tốt cho nhiều ứng dụng thực tế.
Đặc điểm của mạch chỉnh lưu cầu có tụ lọc:
- Điện áp DC đầu ra phẳng hơn so với mạch chỉnh lưu cầu thông thường.
- Hiệu suất cao vì tận dụng cả hai nửa chu kỳ của dòng AC.
- Cấu tạo đơn giản, chỉ gồm 4 diode và một tụ lọc.
- Vẫn còn xuất hiện gợn sóng nhỏ (ripple), mức độ phụ thuộc vào tụ và tải.
- Dung lượng tụ càng lớn thì điện áp càng mượt nhưng chiếm diện tích và chi phí cao.
- Ứng dụng rộng rãi trong nguồn adapter, ampli, tivi, radio, sạc điện thoại và nhiều thiết bị điện tử.
Xem thêm: Cách Cập Nhật Nạp Lại Bios Cho Laptop HP Sau Khi Update Bị Lỗi

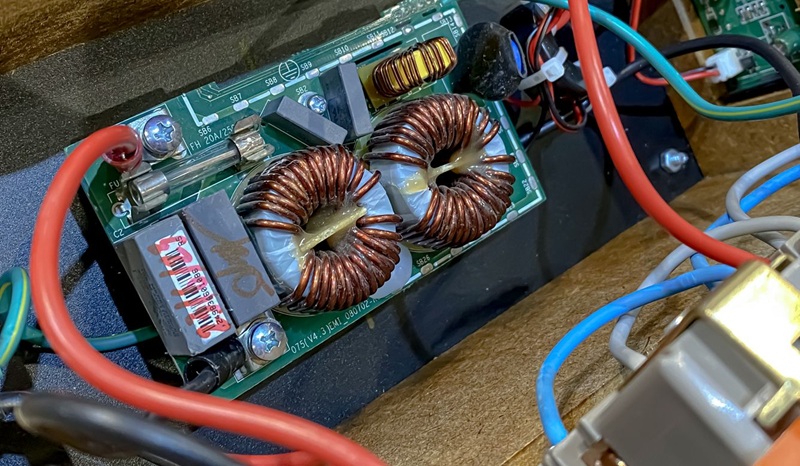

Ứng dụng thực tế
Một số ứng dụng thực tế của mạch chỉnh lưu cầu có tụ lọc:
- Nguồn adapter và sạc điện: Được dùng trong các loại adapter, sạc điện thoại, sạc laptop để chuyển đổi điện xoay chiều thành điện một chiều ổn định. Giúp cung cấp dòng DC mượt, an toàn cho thiết bị điện tử.
- Thiết bị điện tử dân dụng: Có mặt trong radio, tivi, ampli, loa, đầu đĩa… Cung cấp nguồn DC ổn định để mạch xử lý và mạch khuếch đại hoạt động hiệu quả.
- Máy tính và thiết bị số: Dùng trong bộ nguồn của máy tính (PSU) để chuyển đổi nguồn AC thành DC cho bo mạch chủ, CPU, GPU và các linh kiện khác.
- Dụng cụ điện tử cầm tay: Các thiết bị như đèn pin sạc, máy nghe nhạc, thiết bị IoT nhỏ gọn đều sử dụng mạch này để ổn định điện áp.
- Ứng dụng trong công nghiệp: Xuất hiện trong bộ nguồn của máy hàn, bộ biến tần, hệ thống điều khiển tự động. Đóng vai trò trung gian trước khi điện áp được xử lý hoặc ổn định bằng mạch nâng cao.
- Giáo dục và nghiên cứu: Là bài thí nghiệm cơ bản trong các khóa học điện – điện tử. Giúp sinh viên, kỹ sư mới hiểu nguyên lý biến đổi và xử lý nguồn điện từ AC sang DC.
Tóm lại, mạch chỉnh lưu cầu có tụ lọc không chỉ giúp tạo ra nguồn DC bằng phẳng và ổn định hơn mà còn được ứng dụng rộng rãi trong các thiết bị điện tử từ đơn giản đến phức tạp. Với ưu điểm dễ thiết kế, chi phí hợp lý và hiệu quả cao, đây chính là một trong những mạch nguồn cơ bản nhưng vô cùng quan trọng. Việc hiểu rõ nguyên lý và đặc điểm của mạch sẽ giúp người học và kỹ sư áp dụng linh hoạt vào nhiều hệ thống khác nhau. Hy vọng bài viết của Kỹ Thuật Phần Cứng hữu ích cho bạn.
