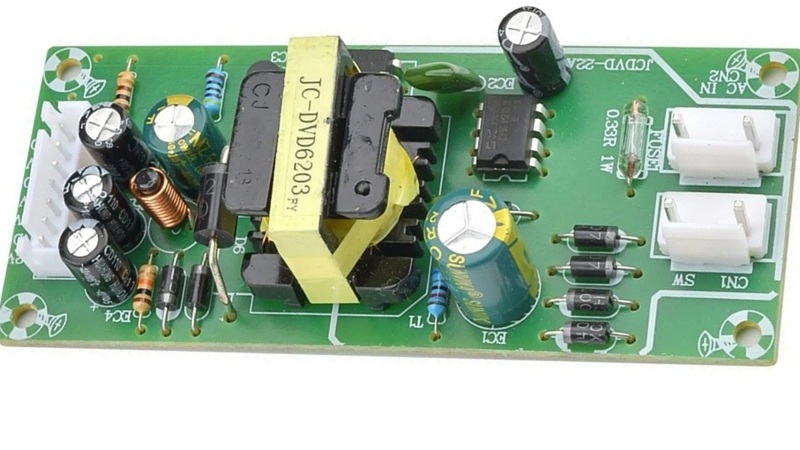

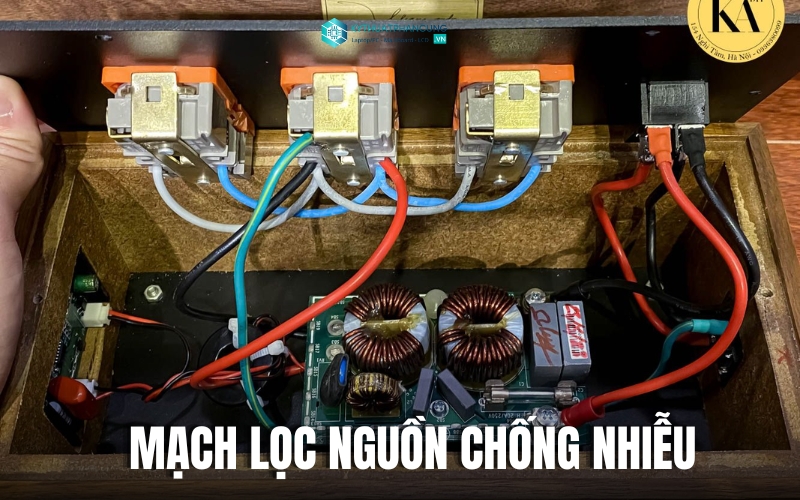

Trong thế giới thiết bị điện tử hiện đại, nguồn điện sạch và ổn định là yếu tố then chốt quyết định hiệu suất và độ bền của hệ thống. Việc lựa chọn đúng mạch lọc nguồn chống nhiễu không chỉ giúp bảo vệ thiết bị mà còn nâng cao chất lượng hoạt động, đặc biệt với các thiết bị âm thanh, máy tính, hoặc thiết bị đo lường. Bài viết này Kỹ Thuật Phần Cứng sẽ chia sẻ kinh nghiệm và tiêu chí quan trọng để bạn lựa chọn mạch lọc nguồn chống nhiễu phù hợp nhất cho nhu cầu sử dụng của mình.
Nhiễu nguồn là gì và nguyên nhân gây nhiễu
Nhiễu nguồn là một trong những nguyên nhân chính làm suy giảm chất lượng hoạt động của thiết bị điện tử, đặc biệt là các thiết bị âm thanh, ampli, máy tính, thiết bị đo lường… Nhiễu nguồn có thể là nhiễu cao tần (RF), nhiễu từ trường, nhiễu xung, nhiễu sóng hài, hoặc do lưới điện không ổn định.
Các nguồn phát sinh nhiễu rất đa dạng, bao gồm:
- Sự biến thiên liên tục của điện áp lưới, đặc biệt ở những nơi điện yếu hoặc gần khu công nghiệp.
- Thiết bị điện tử xung quanh như máy tính, bộ nguồn xung, đèn LED, motor… thường sinh ra nhiễu điện từ lan truyền vào nguồn điện.
- Ảnh hưởng từ môi trường bên ngoài, như anten thu sóng, tia lửa điện, thiết bị truyền thông không dây, hoặc dây nguồn kém chất lượng.
Nếu không có mạch lọc nguồn chống nhiễu phù hợp, các loại nhiễu này có thể đi thẳng vào thiết bị, gây ra hiện tượng âm thanh rè, mất tín hiệu, chập chờn hoặc giảm tuổi thọ linh kiện.
Xem thêm: Kinh Nghiệm Lựa Chọn Mạch Lọc Nguồn Cho Ampli Chuẩn Xác
Các tiêu chí quan trọng khi lựa chọn mạch lọc nguồn chống nhiễu
Để lựa chọn được mạch lọc nguồn chống nhiễu phù hợp, bạn cần xác định rõ nhu cầu và đặc thù của thiết bị:
- Đánh giá nhu cầu sử dụng: Mỗi thiết bị có yêu cầu về độ sạch của nguồn khác nhau. Ví dụ, thiết bị âm thanh và ampli đòi hỏi nguồn rất sạch để tránh nhiễu nền, trong khi các thiết bị công nghiệp ưu tiên độ ổn định và chịu tải lớn.
- Dải điện áp và dòng điện: Mạch lọc nguồn phải đáp ứng đúng dải điện áp và dòng điện thiết bị sử dụng, tránh tình trạng quá tải hoặc không lọc được nhiễu ở điện áp cao.
- Khả năng lọc nhiễu: Chọn mạch có khả năng lọc được nhiều loại nhiễu (nhiễu cao tần, nhiễu xung, nhiễu sóng hài…). Mỗi loại mạch sẽ có điểm mạnh riêng, cần cân nhắc dựa trên môi trường sử dụng thực tế.
- Chọn loại mạch lọc: Hiện nay, phổ biến nhất là các mạch lọc sử dụng tụ điện (tụ hóa, tụ gốm), mạch LC (kết hợp cuộn cảm và tụ), mạch pi (tụ-cảm-tụ), hoặc các mạch có tích hợp IC chống nhiễu chuyên dụng.
- Độ bền và an toàn: Nên chọn mạch có linh kiện chất lượng, có bảo vệ quá áp/quá dòng, đảm bảo hoạt động lâu dài và an toàn cho thiết bị.
Kinh nghiệm thực tế khi chọn linh kiện cho mạch lọc nguồn chống nhiễu
Việc chọn linh kiện ảnh hưởng trực tiếp tới hiệu quả lọc và độ bền của mạch nguồn:

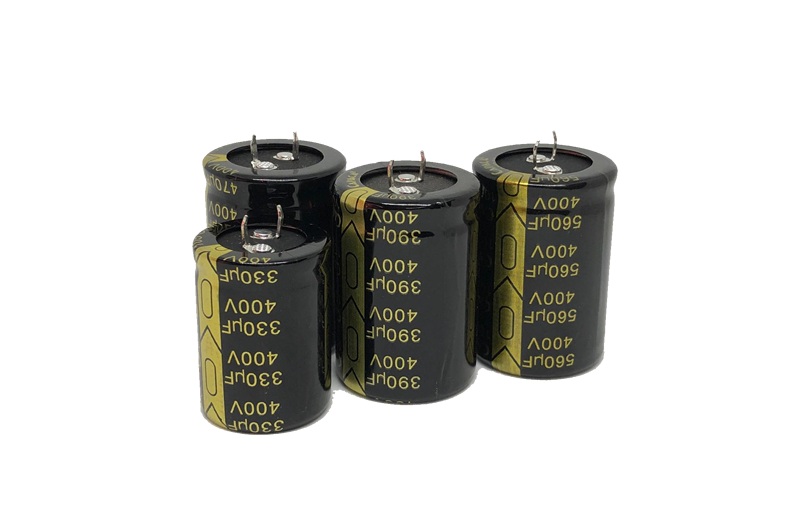

Tụ lọc
Tụ hóa nên chọn loại dung lượng lớn, điện áp chịu đựng cao hơn 20% so với điện áp thực tế, giúp lọc nhiễu thấp tần tốt hơn.
Tụ gốm hoặc tụ X2/Y2 dùng để lọc nhiễu cao tần, lắp song song hoặc nối đất để triệt tiêu sóng nhiễu lan truyền.
Cuộn cảm, choke
Nên dùng cuộn cảm lõi sắt hoặc lõi không khí, thông số phù hợp với dòng tiêu thụ của thiết bị.
Choke chống nhiễu thường đặt ngay sau cầu chì hoặc đầu vào mạch nguồn để chặn nhiễu từ ngoài truyền vào.

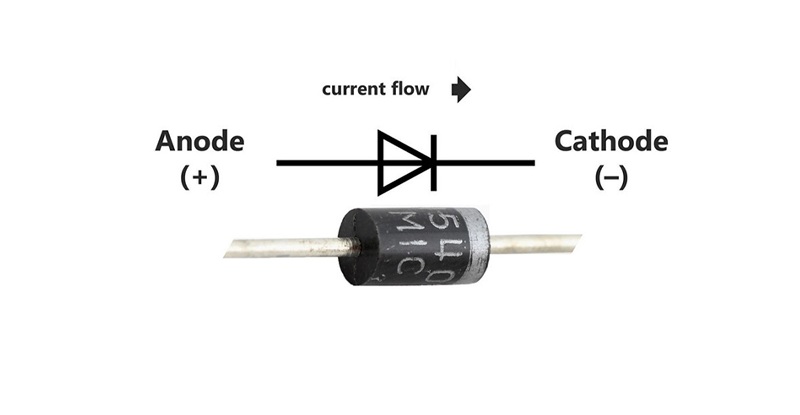

Điốt, biến áp, IC lọc nhiễu
Điốt chỉnh lưu nên chọn loại có tốc độ chuyển mạch nhanh, điện áp và dòng chịu đựng lớn hơn nhu cầu thực tế.
Biến áp phải đủ công suất, cách ly tốt, chọn loại toroidal nếu cần giảm nhiễu từ. Một số mạch sử dụng IC chống nhiễu chuyên dụng (như IC lọc nguồn cho audio, máy tính) để tối ưu hiệu quả.
Linh kiện thương hiệu uy tín
Nên ưu tiên linh kiện từ các hãng nổi tiếng, mua ở cửa hàng uy tín để đảm bảo chất lượng và hiệu quả chống nhiễu lâu dài.
Xem thêm: 4 Cách Khắc Phục Bàn Phím Laptop Không Gõ Được Dấu Cách Đơn Giản

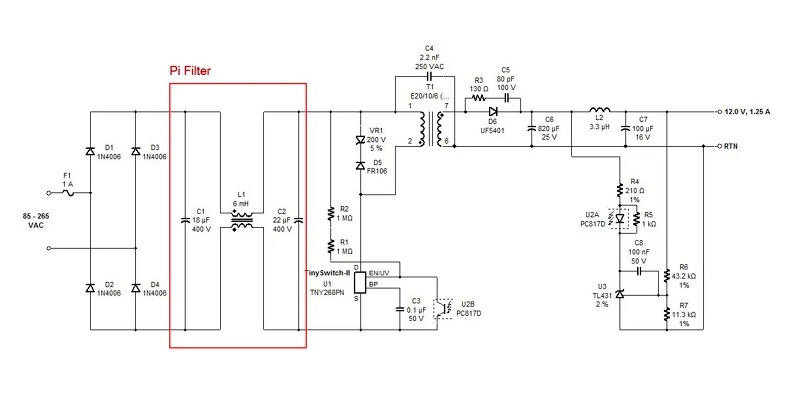

Tham khảo các mẫu mạch lọc nguồn chống nhiễu thông dụng
Trên thực tế, có một số mẫu mạch lọc nguồn chống nhiễu được nhiều kỹ thuật viên và người chơi audio tin dùng:
- Mạch lọc nguồn cầu điốt – tụ hóa: Dạng cơ bản, dễ lắp, phù hợp cho ampli, thiết bị gia dụng, ưu điểm là đơn giản và giá thành rẻ.
- Mạch lọc nguồn dạng pi (π): Kết hợp tụ-cảm-tụ, nâng cao hiệu quả lọc, giảm đáng kể nhiễu nền và gợn sóng điện áp, thích hợp cho audio cao cấp, ampli đèn.
- Mạch lọc nguồn LC: Dùng cuộn cảm lớn và tụ, triệt tiêu tốt cả nhiễu thấp và cao tần, ứng dụng nhiều trong các nguồn cho thiết bị đo lường, audio chuyên nghiệp.
- Mạch lọc nguồn tích hợp IC chống nhiễu: IC giúp ổn áp và chống nhiễu chủ động, ứng dụng trong thiết bị nhạy cảm như DAC, preamp, thiết bị kỹ thuật số.
- Các module lọc nguồn lắp sẵn: Trên thị trường có các module lọc nguồn chống nhiễu cho audio hoặc máy tính, dễ dàng lắp đặt, tiết kiệm thời gian tự chế.
Mỗi mẫu mạch đều có ưu, nhược điểm riêng về độ hiệu quả, độ phức tạp và chi phí, nên lựa chọn dựa theo đặc thù thiết bị và nhu cầu sử dụng thực tế.
Lựa chọn mạch lọc nguồn chống nhiễu phù hợp sẽ giúp thiết bị của bạn vận hành ổn định, tránh được những ảnh hưởng xấu từ nhiễu điện, đồng thời kéo dài tuổi thọ linh kiện. Hãy cân nhắc kỹ các tiêu chí về nhu cầu sử dụng, thông số kỹ thuật và chất lượng linh kiện khi lựa chọn mạch lọc nguồn. Hy vọng bài viết đã giúp bạn tự tin hơn trong việc bảo vệ và nâng cao hiệu quả hoạt động cho hệ thống thiết bị điện tử của mình.
