Việc lựa chọn mạch lọc nguồn phù hợp là yếu tố quan trọng quyết định chất lượng âm thanh của ampli. Nguồn điện sạch giúp hạn chế nhiễu nền, bảo vệ linh kiện và tăng tuổi thọ thiết bị. Trong bài viết này, Kỹ Thuật Phần Cứng sẽ chia sẻ kinh nghiệm lựa chọn mạch lọc nguồn cho ampli chuẩn xác và hiệu quả nhất.

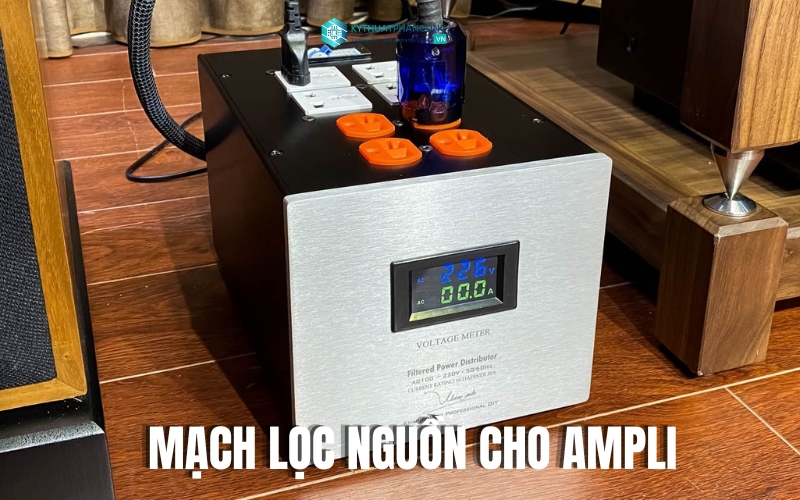

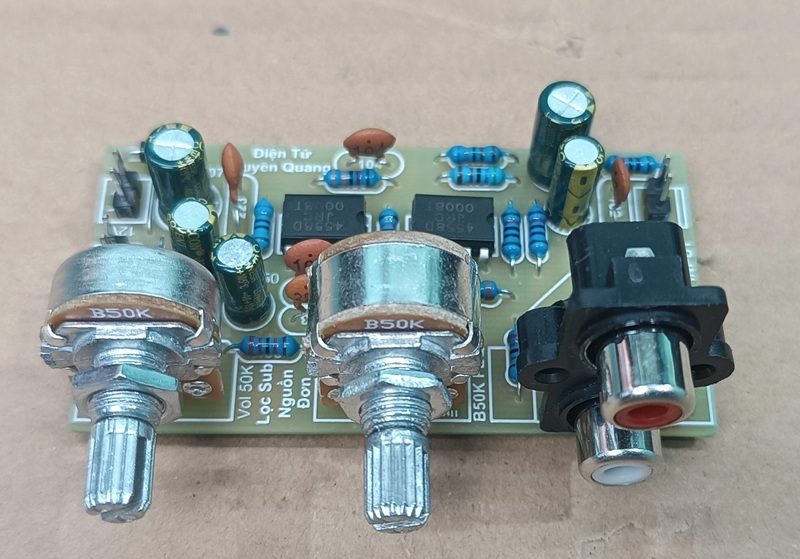

Mạch lọc nguồn cho ampli là gì?
Mạch lọc nguồn cho ampli là một phần quan trọng trong hệ thống cấp nguồn điện cho ampli (bộ khuếch đại âm thanh). Chức năng chính của mạch lọc nguồn là loại bỏ các thành phần nhiễu, sóng hài và dao động không mong muốn từ dòng điện xoay chiều sau khi đã được biến đổi thành dòng một chiều. Nhờ mạch lọc nguồn, dòng điện cấp cho các mạch điện của ampli sẽ ổn định, sạch và ít bị nhiễu nền hơn, giúp ampli hoạt động hiệu quả, hạn chế hiện tượng rè, hú, hoặc méo tiếng.
Thông thường, mạch lọc nguồn cho ampli gồm các linh kiện như: tụ điện (tụ hóa lớn để lọc điện áp), cuộn cảm (lọc nhiễu cao tần), điốt chỉnh lưu (biến đổi AC thành DC), và đôi khi có thêm IC ổn áp để duy trì điện áp đầu ra luôn ổn định. Nhờ sự kết hợp này, ampli sẽ nhận được nguồn điện “sạch” hơn, đảm bảo âm thanh phát ra trong trẻo, trung thực và tăng tuổi thọ cho linh kiện bên trong máy.
Xem thêm: Cách Mắc Biến Trở 6 Chân Chi Tiết Từng Bước Đầy Đủ Nhất

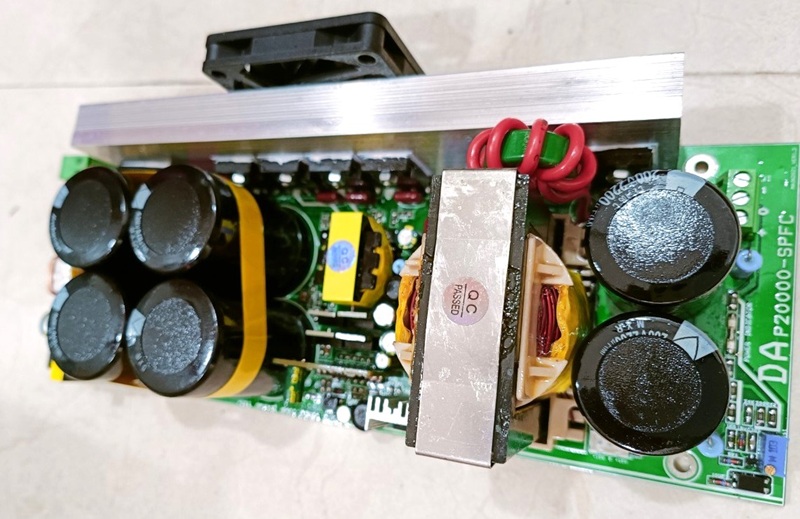

Các thành phần cơ bản của mạch lọc nguồn
Dưới đây là các thành phần cơ bản của mạch lọc nguồn thường gặp trong các thiết bị điện tử, đặc biệt là ampli:
Tụ điện (tụ hóa, tụ gốm, tụ dầu)
Tụ điện có vai trò quan trọng trong việc lưu trữ và giải phóng năng lượng, giúp làm phẳng điện áp sau khi chỉnh lưu. Tụ lọc lớn giúp giảm nhiễu nền, loại bỏ dao động và sóng hài không mong muốn trong nguồn điện.
Cuộn cảm (Inductor, Choke)
Cuộn cảm có khả năng cản trở sự thay đổi dòng điện đột ngột, giúp lọc nhiễu cao tần và làm mịn hơn dòng điện một chiều cung cấp cho mạch ampli. Cuộn cảm thường được sử dụng kết hợp với tụ điện để tạo thành bộ lọc hiệu quả.
Điốt chỉnh lưu
Điốt chỉnh lưu là linh kiện biến đổi điện áp xoay chiều (AC) thành điện áp một chiều (DC). Mạch lọc nguồn thường sử dụng điốt đơn, điốt đôi, hoặc cầu điốt để đảm bảo dòng điện đầu ra phù hợp với các linh kiện khác.
Biến áp nguồn (Transformer)
Biến áp có nhiệm vụ hạ hoặc nâng điện áp lưới xuống mức phù hợp, cách ly điện lưới với mạch ampli, đồng thời cung cấp nguồn điện ổn định cho hệ thống lọc.
IC ổn áp hoặc mạch ổn áp rời
IC ổn áp giúp duy trì điện áp đầu ra không đổi dù điện áp đầu vào biến động, bảo vệ các linh kiện điện tử và bảo đảm ampli hoạt động ổn định hơn.
Các thành phần như tụ điện, cuộn cảm, điốt chỉnh lưu, biến áp và IC ổn áp là những bộ phận không thể thiếu trong một mạch lọc nguồn chuẩn, giúp đảm bảo ampli luôn được cấp nguồn “sạch”, ổn định và an toàn khi vận hành.
Xem thêm: Cách Mắc Biến Trở 5 Chân Chi Tiết Từng Bước Mới Nhất

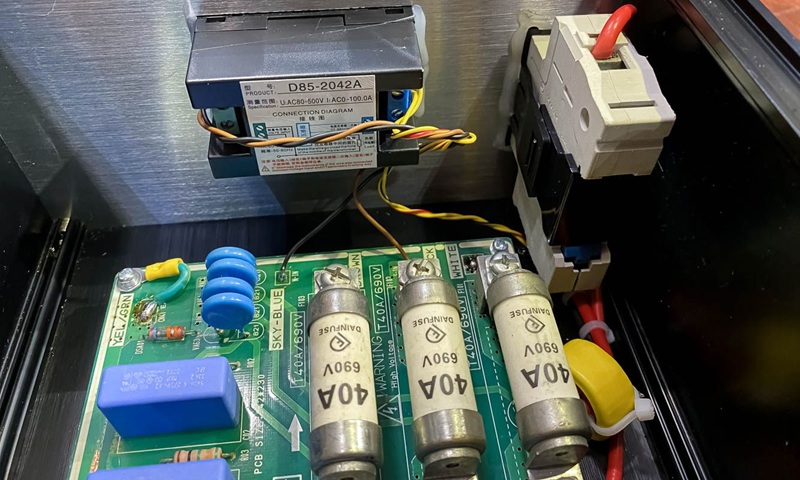

Các kiểu mạch lọc nguồn thường dùng cho ampli
Khi xây dựng hoặc nâng cấp hệ thống ampli, việc lựa chọn kiểu mạch lọc nguồn phù hợp là yếu tố quyết định đến hiệu quả vận hành và chất lượng âm thanh. Mỗi kiểu mạch lọc nguồn đều có những ưu điểm riêng, phù hợp với từng nhu cầu và điều kiện sử dụng khác nhau. Dưới đây là một số kiểu mạch lọc nguồn thường gặp trong ampli mà bạn nên tham khảo.
Mạch lọc nguồn dạng cầu điốt và tụ hóa
Đây là kiểu mạch lọc nguồn phổ biến nhất cho ampli. Dòng điện xoay chiều (AC) được biến áp hạ áp xuống mức phù hợp, sau đó đi qua cầu điốt để chuyển thành dòng điện một chiều (DC dạng xung). Tụ hóa lớn được đặt ngay sau cầu điốt, giúp làm phẳng điện áp, giảm nhiễu và cung cấp dòng ổn định cho ampli. Ưu điểm của kiểu mạch này là đơn giản, dễ lắp đặt và chi phí thấp, phù hợp với ampli dân dụng hoặc DIY.
Mạch lọc nguồn dạng pi (π)
Mạch lọc nguồn dạng pi sử dụng kết hợp tụ điện – cuộn cảm – tụ điện (cấu hình giống hình chữ π) để lọc nguồn điện hiệu quả hơn. Cuộn cảm (hoặc điện trở) đặt giữa hai tụ giúp loại bỏ nhiễu cao tần, giảm gợn sóng điện áp (ripple) và làm cho dòng điện DC đầu ra cực kỳ sạch. Kiểu mạch này thường được dùng cho ampli cao cấp, ampli đèn hoặc hệ thống âm thanh audiophile, nơi chất lượng nguồn điện ảnh hưởng lớn tới chất lượng âm thanh.
Mạch lọc nguồn có ổn áp
Ngoài các thành phần lọc cơ bản, một số mạch lọc nguồn cho ampli còn tích hợp IC ổn áp (như 7812, 7912…) hoặc mạch ổn áp rời. IC ổn áp giúp duy trì điện áp đầu ra luôn ổn định, bảo vệ linh kiện và hạn chế hiện tượng méo tiếng khi điện áp nguồn thay đổi. Mạch này phù hợp cho các ampli dùng mạch bán dẫn, ampli headphone hoặc các thiết bị yêu cầu điện áp chuẩn xác.
Mạch lọc nguồn dùng tụ dầu hoặc tụ cao cấp
Một số ampli hi-end, ampli đèn sử dụng tụ dầu hoặc tụ lọc cao cấp để tăng khả năng tích điện, giảm nội trở và nâng cao chất lượng nguồn. Tuy giá thành cao nhưng kiểu mạch này giúp âm thanh trong trẻo, ấm áp, độ động tốt hơn và hạn chế nhiễu nền tối đa.
Xem thêm: Nên Mua Laptop Hãng Nào? Tiêu Chí Đánh Giá Loại Laptop Phù Hợp

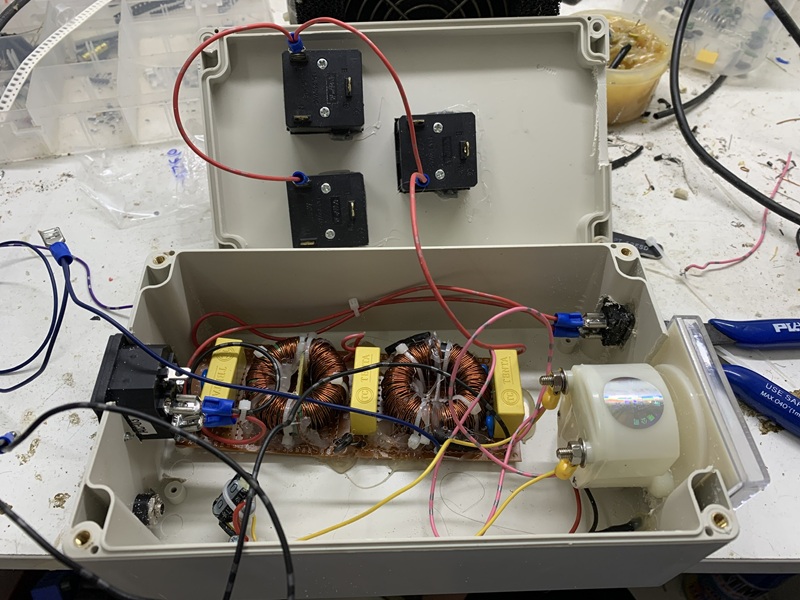

Kinh nghiệm chọn linh kiện cho mạch lọc nguồn
Một số kinh nghiệm cần lưu ý khi chọn mua mạch lọc nguồn cho ampli:
Chọn tụ điện phù hợp
Khi chọn tụ điện cho mạch lọc nguồn, bạn nên ưu tiên sử dụng các loại tụ hóa có dung lượng lớn, tối thiểu từ 4.700uF trở lên đối với ampli công suất cao. Dung lượng lớn giúp khả năng lọc nhiễu tốt hơn và giữ điện áp ổn định khi tải thay đổi.
Ngoài ra, điện áp chịu đựng của tụ nên chọn cao hơn ít nhất 20% so với điện áp nguồn thực tế nhằm đảm bảo an toàn và tăng tuổi thọ cho linh kiện. Đối với những dàn âm thanh chất lượng cao, việc sử dụng tụ dầu hoặc các loại tụ của thương hiệu uy tín như Nichicon, Elna, Rubycon sẽ giúp âm thanh trong trẻo, rõ nét và giảm nhiễu nền.
Lựa chọn cuộn cảm (choke) và điện trở
Về cuộn cảm và điện trở lọc, nếu bạn sử dụng cuộn cảm để lọc nhiễu nguồn, hãy chọn loại lõi sắt hoặc lõi không khí có thông số phù hợp với dòng điện tiêu thụ của ampli.
Tránh chọn cuộn cảm quá nhỏ, vì sẽ gây hiện tượng nóng lên hoặc không đủ khả năng lọc, làm ảnh hưởng chất lượng âm thanh. Đối với điện trở lọc, nên sử dụng loại có công suất lớn, tối thiểu từ 5W trở lên để đảm bảo an toàn, tránh tình trạng quá nhiệt hay cháy nổ khi dòng qua lớn.
Chọn điốt chỉnh lưu
Khi chọn điốt chỉnh lưu, bạn nên ưu tiên loại điốt cầu hoặc điốt rời có dòng chịu đựng ít nhất gấp đôi dòng tải tối đa của ampli để đảm bảo hoạt động ổn định. Đồng thời, nên chọn điốt có tốc độ chuyển mạch nhanh và điện áp chịu đựng cao nhằm giảm thất thoát công suất cũng như sinh nhiệt, từ đó kéo dài tuổi thọ của mạch lọc nguồn.
Biến áp nguồn
Biến áp nguồn là thành phần không thể thiếu, nên chọn loại có công suất thực tế cao hơn công suất ampli từ 20–30% để dự phòng khi hoạt động ở mức lớn nhất. Biến áp lõi sắt hình xuyến (toroidal) được đánh giá cao về hiệu suất, ít gây nhiễu từ, rất phù hợp cho mạch audio đòi hỏi nguồn sạch và ổn định.
IC ổn áp hoặc mạch ổn áp rời
Nếu bạn sử dụng IC ổn áp hoặc mạch ổn áp rời, hãy chọn loại có dòng chịu tải phù hợp với nhu cầu của ampli. Đặc biệt, cần lắp thêm tản nhiệt cho IC để tránh hiện tượng quá nhiệt khi ampli hoạt động liên tục ở công suất lớn, nhờ đó bảo vệ được linh kiện và duy trì hiệu suất ổn định.
Cuối cùng, tất cả linh kiện nên được mua tại các cửa hàng, đại lý uy tín để đảm bảo chất lượng và nguồn gốc rõ ràng. Không nên sử dụng linh kiện cũ, đã qua sử dụng lâu ngày hoặc có dấu hiệu hỏng hóc, rỉ sét, vì sẽ tiềm ẩn nguy cơ hỏng hóc và làm giảm hiệu quả lọc nguồn. Trong quá trình lắp ráp, cần chú ý đúng chiều tụ hóa, cực điốt, tuân thủ các bước kỹ thuật để tránh gây chập cháy hoặc hỏng mạch ngay từ khi bắt đầu.
Chọn đúng mạch lọc nguồn sẽ giúp ampli hoạt động ổn định, âm thanh trung thực và bền bỉ hơn theo thời gian sử dụng. Hãy luôn cân nhắc kỹ thông số linh kiện, nhu cầu thực tế và tham khảo kinh nghiệm từ cộng đồng audio. Hy vọng những chia sẻ trên sẽ giúp bạn tự tin hơn khi nâng cấp hoặc lắp ráp mạch lọc nguồn cho ampli của mình.
